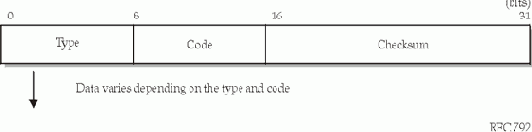

Заголовки протокола управляющих сообщений в интернете (ICMP)
увеличить изображение
"Тип" и "код" ICMP пакета изменяют остальную часть характеристик пакета. В следующей таблице дано резюме различных типов ICMP пакетов, которые вы можете встретить.
| 0 | 0 | Ответ Echo |
| 3 | Адресат недостижим | |
| 0 | Сеть назначения недостижима | |
| 1 | Хост назначения недостижим | |
| 2 | Протокол недостижим | |
| 3 | Порт недостижим | |
| 4 | Требовалась фрагментация, но установлен бит "не фрагментировать" | |
| 5 | Маршрут источника неверен | |
| 6 | Сеть назначения неизвестна | |
| 7 | Хост назначения неизвестен | |
| 8 | Исходный хост изолирован (вышел из употребления) | |
| 9 | Сеть назначения административно запрещена | |
| 10 | Хост назначения административно запрещен | |
| 11 | Сеть недоступна для запрошенного типа обслуживания | |
| 12 | Хост недоступен для запрошенного типа обслуживания | |
| 13 | Связь административно запрещена с помощью фильтра | |
| 14 | Нарушение старшинства хостов | |
| 15 | Произошло сокращение старшинства | |
| 4 | 0 | Сдерживание источника |
| 5 | Перенаправление | |
| 0 | Перенаправление для сети | |
| 1 | Перенаправление для хоста | |
| 2 | Перенаправление для запрошенного типа обслуживания и сети | |
| 3 | Перенаправление для запрошенного типа обслуживания и хоста | |
| 8 | 0 | Запрос Echo |
| 9 | 0 | Объявление маршрутизатора |
| 10 | 0 | Просьба маршрутизатора |
| 11 | Время жизни истекло | |
| 0 | Время жизни равняется 0 в течение транзита | |
| 1 | Время жизни равняется 0 во время повторной сборки | |
| 12 | Неверный параметр | |
| 0 | Плохой IP заголовок | |
| 1 | Отсутствие необходимой опции | |
| 13 | 0 | Запрос временной метки |
| 14 | 0 | Ответ с временной меткой |
| 15 | 0 | Информационный запрос |
| 16 | 0 | Информационный ответ |
| 17 | 0 | Запрос маски адреса |
| 18 | 0 | Ответ с маской адреса |
В следующей таблице представлены поля в пределах пакета (расположенные после контрольной суммы), определенные значениями "типа" и "кода".
| 0 или 8; 0 | Идентификатор | 16 |
| Номер сегмента | 16 | |
| Данные | Переменная | |
| 3; 0-15 | Неиспользованное (должно быть 0) | 32 |
| IP заголовок + первые 64 бита оригинальных данных дейтаграммы IP | Переменная | |
| 4; 0 | Неиспользованное | 32 |
| IP заголовок + первые 64 бита оригинальных данных дейтаграммы IP | Переменная | |
| 5; 0-3 | Интернет-адрес шлюза | 32 |
| IP заголовок + первые 64 бита оригинальных данных дейтаграммы IP | Переменная | |
| 11; 0 или 1 | Неиспользованное | 32 |
| IP заголовок + первые 64 бита оригинальных данных дейтаграммы IP | Переменная | |
| 12; 0 | Указатель | 8 |
| Неиспользованное | 24 | |
| IP заголовок + первые 64 бита оригинальных данных дейтаграммы IP | Переменная | |
| 13 или 14; 0 | Идентификатор | 16 |
| Номер сегмента | 16 | |
| Начальная временная метка | 32 | |
| Временная метка получения | 32 | |
| Временная метка передачи | 32 | |
| 15 или 16; 0 | Идентификатор | 16 |
| Номер сегмента | 16 | |
| 17 или 18; 0 | Идентификатор | 16 |
| Номер сегмента | 16 | |
| Маска подсети | 32 |
