Инструментальные средства Ethereal


Ethereal предлагает много дополнительных инструментальных средств в одном пакете. Выберите Tools (Сервис)/Follow TCP Stream Tools (Средства отслеживания TCP-потока), чтобы собрать вместе части сеанса telnet, как показано на рис. 14.3.


увеличить изображение

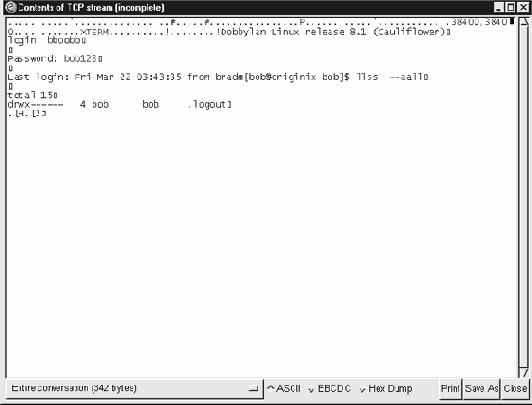

Рис. 14.3.  Отслеживание TCP-потока

В окне, отображающем содержание, мы можем воссоздать части фактического TCP-сеанса. Мы можем использовать расшифровку ASCII или шестнадцатеричного кодов, рассматривать полный сеанс связи или его определенную часть, и сохранить это все в файле или напечатать. (В окне на рис. 14.3 синим цветом отмечен текст, который приходит с сервера, а красным - текст, приходящий от клиента). Еще раз напомним, что мы перехватили здесь пароль бедного Боба (bob123).

Вы можете пытаться расшифровывать пакет, используя один из многих доступных протоколов. Обычно в этом нет никакой надобности, так как Ethereal определяет протокол и делает расшифровку автоматически для большинства перехваченных данных.

Из меню Tools вы можете также выполнить анализ TCP-потока по пропускной способности, по времени передачи туда и обратно и по номерам TCP-пакетов. На рис. 14.4 показан анализ, использующий порядковые номера и время. Это дает вам представление о том, какой объем данных был послан на разных точках подключения, потому что порядковые номера увеличиваются на размер пакета данных.


увеличить изображение

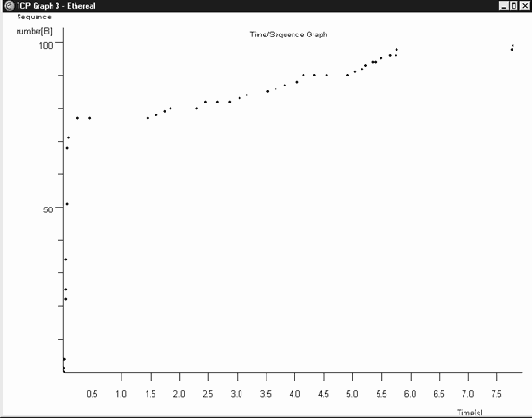

Рис. 14.4.  График зависимости порядковых номеров от времени

На графике пропускной способности, показанном на рис. 14.5 видно, что большинство данных в этом подключении было послано в начале подключения (вероятно, это опции telnet).

Каждый график, показанный на рис. 14.4 и рис. 14.5, имеет множество опций, включая изменение размера окна и ориентации.

Мы можем также обратиться к итоговому диалоговому окну, показанному на рис. 14.6, которое анализирует подключение, в т.ч. длительность подключения в секундах, число пакетов, фильтр, использованный при перехвате пакетов, и информацию о скорости передачи.
Чтобы открыть это диалоговое окно, выберите в меню Tools/Summary.


увеличить изображение

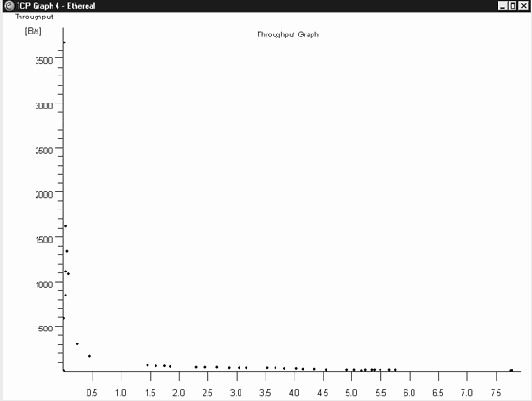

Рис. 14.5.  График пропускной способности


увеличить изображение

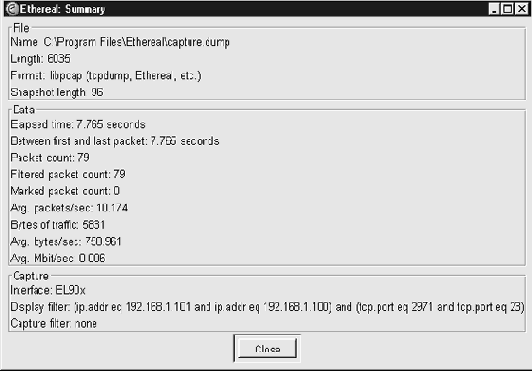

Рис. 14.6.  Диалоговое окно Summary (Резюме) утилиты Ethereal

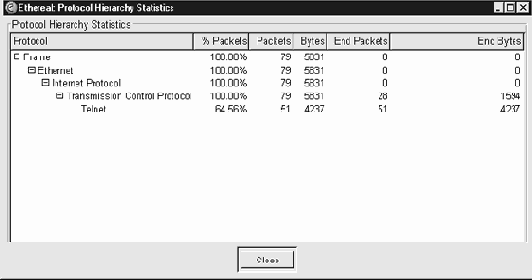

Диалоговое окно Protocol Hierarchy Statistics (Статистика иерархии протоколов), показанное далее, дает детализированную информацию о пакетах и байтах для каждого типа пакета, переданного в подключении. Доступ к этому диалогу можно получить, выбрав Tools/Protocol Hierarchy Statistics.
