Обеспечение безопасности X Window, часть вторая: направление X Window трафика через SSH


Теперь вы можете лучше контролировать доступ к вашему X-серверу, но по прежнему все данные X-сервера передаются по сети открытыми. Несмотря на то, что X-трафик весьма трудно реконструировать (выделить движения мыши и графику среди другой информации), вы можете захотеть добавить шифрование.

Протокол SSH (Secure Shell) дает возможность перенаправить TCP-соединения через SSH-туннель. Если в вашем распоряжении имеется SSH-клиент, который поддерживает перенаправление по протоколу X11, то вы можете зашифровать свои X Window-соединения.

Вновь вернемся к упоминавшемуся ранее примеру с машинами HOST1 и HOST2. Предположим, что мы запустили сервер X Window на машине HOST1, и хотим выполнить клиентское приложение на HOST2 и передавать информацию для отображения на HOST1. Реализация протокола SSH на обеих машинах должна допускать перенаправление X11-трафика (обычно это допускается по умолчанию). Далее следует убедиться, что на SSH сервере на машине HOST2 включена поддержка перенаправления X11 трафика, и для SSH-клиента на машине HOST1 также включена такая поддержка. Вы можете это проверить, просмотрев файлы ssh_config и sshd_config в соответствующей директории (размещающейся в разных местах в зависимости от типа используемой системы, но обычно в директории /etc/ssh). Проверьте строки X11Forwarding или ForwardX11 и установите параметр "yes", если хотите, чтобы это работало.

Совет. Перенаправление X11-трафика для SSH-клиента вместо определения в файле ssh_config, можно включить с помощью флага -x. В то же время, перенаправление X11-трафика для SSH-сервера включено по умолчанию, и изменить это можно только в файле sshd_config.

С помощью флага -x определим использование перенаправления трафика X11 от HOST1 к HOST2 через SSH. Теперь просмотрим содержимое переменной DISPLAY на HOST2, воспользовавшись командой setenv | grep DISPLAY (для интерпретатора csh и tcsh) или set | grep DISPLAY (для интерпретатора sh и bash). Вы должны увидеть нечто похожее на строку

DISPLAY=HOST2:10.0


Но минуточку! Номер дисплея равен 10, а хост - HOST2. Но вы хотели отображать вывод X Window приложения на HOST1. Переменная DISPLAY устанавливается автоматически, как только вы осуществите SSH-соединение с флагом -x. Дисплей номер 10 на HOST2 автоматически назначается на локальный X-сервер, чтобы отображать информацию через SSH на реальном X-сервере на HOST1. Попытайтесь теперь выполнить приложение xclock на HOST2, и вы увидите часики на экране HOST1. Все ваши действия с приложением будут передаваться через шифрованный туннель. Шифрование не строго обязательно, когда вы запускаете удаленно часы, но это может оказаться важным, когда вы используете удаленный запуск редактора xemacs.

Примечание. Важно не использовать параметр -display с любой из команд X Window, если они выполняются через SSH-туннель, поскольку это переопределить специальный "доверенный" сервер, который определяет SSH.

Перенаправление X11-трафика через SSH также касается и аутентификации. Вдобавок к автоматическому определению "доверенного" X-сервера, SSH клиент определяет фиктивный идентификационный набор информации и направляет его SSH-серверу. Сервер, в свою очередь, записывает идентификационную информацию в Xauthority файл на удаленной машине, автоматически предоставляя вам доступ к вашему X серверу. Другими словами, если вы запускаете X-сервер на HOST1, SSH-клиент должен сообщить "доверенному" X-серверу на SSH-сервере о необходимости создать следующую запись в Xauthority-файле на HOST2.

HOST2:10 MIT-MAGIC-COOKIE-1 121812483b0b3f19367c1541062b472b

Это предохраняет от передачи реальной идентификационной информации через сеть. В обоих направлениях пересылается только фиктивная идентификационная информация (да и та зашифрованная). Соединения, которые проходят через прокси, могут поставить в соответствие фиктивную идентификационную информацию для HOST2:10 реальным данным для HOST1:0. Это позволяет осуществить перенаправление X-трафика через SSH-туннель к серверу только авторизованному X-клиенту, который запустил X-сервер и SSH-клиент на HOST1.

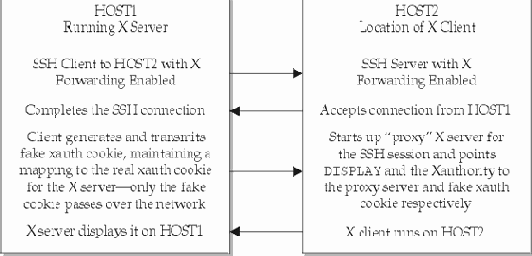

Вы все еще здесь? Все это может показаться весьма сложным - ниже приведена диаграмма, которая иллюстрирует, что происходит.
