Сторожевое устройство с телефонным вызовом


Сторожевое устройство может быть использовано для охраны любого объекта, на территории которого имеется доступ к телефонной линии. Оно позволяет фиксировать факт несанкционированного доступа на охраняемый объект и сообщать об этом путем дозвона по городской или местной телефонной линии до заранее выбранного абонента.

Устройство, принципиальная схема которого представлена на рис. 6. 58, позволяет осуществлять пять попыток дозвона. В течение каждой из этих попыток, на которые разбит полный цикл работы устройства, происходит сброс линии с последующим набором номера, заранее выбранного пользователем, и паузой ожидания. Время выполнения каждой попытки цикла составляет около 40 с.

Устройство может работать как самостоятельно, так и в составе другой системы сигнализации. Логика работы устройства такова. При включении питания оно формирует цикл задержки (около 40 с), необходимый для выхода из помещения и закрывания дверей. В это время устройство не реагирует на состояние охранных датчиков. По окончании заданного времени система переходит в режим охраны. При срабатывании одного из датчиков сторожевое устройство переходит в режим тревоги и автоматически вызывает абонента по заданному пользователем телефонному номеру.

Устройство выполнено на семи цифровых микросхемах и четырех транзисторах. Питание устройства осуществляется от любого источника стабилизированного напряжения 9—12 В, подключенного к сети переменного тока. В случае пропадания сетевого напряжения питание устройства осуществляется от резервного источника постоянного тока GB1, подзарядка которого происходит через резистор R22. Питание микросхемы DD7 осуществляется постоянно через резистор R21. Это необходимо для того, чтобы сохранить в памяти микросхемы DD7 информацию о последнем набранном номере.

Пользователь набирает необходимый номер перед выходом из помещения или делает это заранее. Происходит это следующим образом. Нажимается и удерживается в нажатом состоянии кнопка SB4. При этом на выводе 15 микросхемы DD7 уровень логической единицы, определяющий команду «Отбой», сменяется на уровень логического нуля. Транзистор VT3 закрывается, т. к. на аноды диодов VD5, VD6 поступают уровни логического нуля.


При срабатывании охранного датчика SB2 уровень логической единицы с вывода 10 элемента DD1. 3 устанавливает триггер DD6. 1 в единичное состояние. Счетчики микросхемы DD2 разблокируются. Устройство отрабатывает время задержки перехода в режим тревоги, необходимое для отключения его пользователем. Для этого необходимо нажать на кнопку SB3. Уровень логической единицы с вывода 13 триггера DD6. 2 переключит триггер на элементах DD1. 1, DD1. 2 и через ключ DD3. 1 блокирует генератор тактовых импульсов. Транзистор VT1 закрывается и устройство отключается от источника питания. Если за время задержки (около 35 с) устройство не будет выключено кнопкой SB3, то оно переходит в режим тревоги. В этом режиме система работает по описанному ниже алгоритму.

Необходимые для коммутации линии и набора номера задержки обеспечиваются фазовым сдвигом между импульсами на выходах Т1 и ТЗ микросхемы DD2 и составляют примерно 1 с. При этом генератора G работает на высокой частоте (конденсатор С5 отключен). Положительный импульс с выхода Т1 инвертируется элементом DD4. 2 и закрывает транзистор VT2, что эквивалентно действию сигнала «Отбой». Импульс с выхода ТЗ через элементы DD4. 3 и DD3. 3 открывает аналоговый ключ DD3. 4, что приводит к замыканию между собой выводов 5 и 19 микросхемы DD7. Это вызывает, как. и. нажатие клавиши с символом «Т», повторный набор последнего набранного номера.

Таким образом получается, что отрицательный импульс с выхода М микросхемы DD2 разрешает подключение устройства к линии, положительный импульс с выхода Т1 длительностью примерно 1 с вызывает сброс линии, а следующий за ним после паузы (выход Т2) положительный импульс с выхода ТЗ вызывает повторный набор последнего запомненного номера. Положительный импульс с выхода Т4 определяет время, необходимое для набора номера и дозвона до абонента.

По окончании полного цикла (5 попыток дозвона) уровень логической единицы на выходе М счетчика микросхемы DD2 открывает ключ DD3. 1 и прекращает работу генератора.

Устройство собрано на печатной плате из двухстороннего фольгированного стеклотекстолпта, чертеж которой представлен на рис. 6. 59.



В устройстве используются электролитические конденсаторы К50-16, К50-35 или другие, подходящие по размеру. Резисторы — типа МЛТ-0, 125. Диоды можно использовать типа КД521, КД510 и т. п. Источник питания GB — типа 7Д-0. 125 или НИКА. Размещение деталей на плате показано на рис. 6. 60.

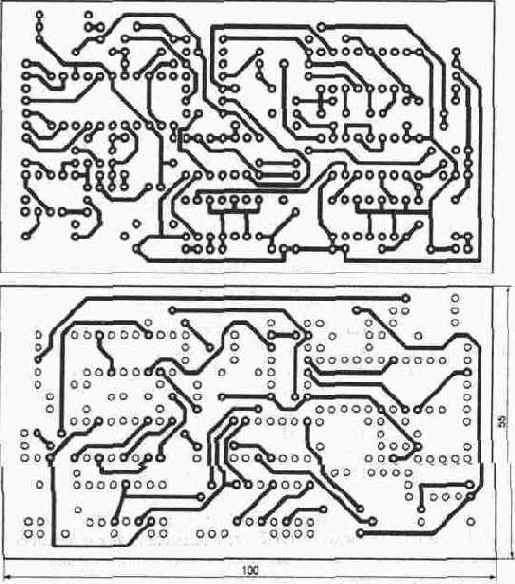

Рис. 6. 59. Печатная плата охранного устройства с телефонным вызовом

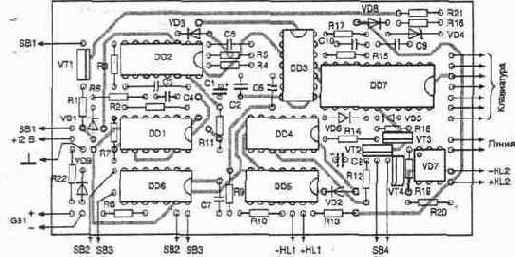

Рис. 6. 60. Размещение деталей на плате устройства

При безошибочном монтаже налаживание охранного устройства сводится к подбору емкости конденсаторов С4 и С5 до получения желаемой длительности цикла.

Для питания устройства необходим источник питания с напряжением 10— 13 В и током до 100 мА. Плату можно разместить в корпус телефона-трубки, использовав уже имеющуюся клавиатуру.
