ГЛАВА 5 ТЕЛЕВИЗИОННЫЕ СИСТЕМЫ НАБЛЮДЕНИЯ

  • 5. 1. Телевизионные дверные глазки.
  • 5. 2. Скрытые видеокамеры наблюдения.
  • 5. 3. Телевизионные видеокамеры наблюдения.
  • Нет необходимости напоминать об огромной важности использования видеотехники для обеспечения безопасности различных объектов. В настоящее время на российском рынке предлагается огромный выбор разнообразных видеоустройств для самых различных применений. Зачастую потребителю сложно разобраться, какими должны быть конфигурация охранной видеосистемы наблюдения, ее состав и характеристики используемого в ней оборудования. Поэтому будет не лишним уделить немного внимания и времени для ознакомления с принципами работы и построения видеосистем, а также усвоить терминологию, используемую для описания их характеристик.

    Основным компонентом систем телевизионного наблюдения является видеокамера, предназначенная для преобразования оптического изображения в электрический телевизионный сигнал, пригодный для передачи и воспроизведения. Одним из основных элементов видеокамеры является датчик изображения, т. е. устройство преобразования спроецированного объективом оптического изображения наблюдаемого объекта в электрический сигнал (рис. 5. 1). Как правило, в качестве такого датчика используются передающие телевизионные трубки и твердотельные преобразователи свет-сигнал.

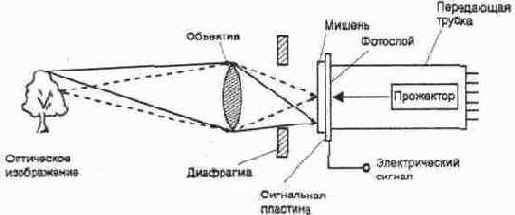

    Рис. 5. 1. Преобразование оптического изображения в электрический сигнал

    Передающая телевизионная трубка — это электронно-лучевой прибор. В зависимости от конструкции эти приборы называют видиконами, глетиконами (плюмбиконами), ньювиконами и т. п. Основными элементами передающей телевизионной трубки являются мишень и электронный прожектор. Последний предназначен для формирования узкого электронного пучка, падающего перпендикулярно мишени. Мишень, состоящая из сигнальной пластины и полупроводникового фотопроводящего слоя, нанесена на внутреннюю поверхность передней стенки баллона передающей трубки. Особенность фотослоя мишени заключается в том, что она обладает внутренним фотоэффектом — под действием подающего на мишень света изменяется электропроводность фотослоя. Благодаря этому, на мишени создается и хранится потенциальный рельеф, соответствующий входному оптическому сигналу.


    Электрический сигнал снимается с сигнальной пластины, представляющей собой довольно тонкий слой двуокиси олова или индия.

    Все известные передающие телевизионные трубки объединяет наличие фотопроводящей мишени, малые габариты и масса, небольшое число регулировок, достаточно высокая чувствительность и разрешающая способность. Разрешающая способность оценивается по наименьшему расстоянию между двумя точками, при котором их изображения еще не сливаются. Это расстояние выражается в линейных или угловых мерах. Величина, обратная этому расстоянию, служит количественной мерой разрешающей способности оптических приборов.

    В последнее время все большее применение находят твердотельные преобразователи свет-сигнал. Это фоточувствительные приборы с зарядовой связью (ПЗС). Практически все современные телевизионные малогабаритные камеры наблюдения строятся на основе матричных ПЗС. Поверхность матрицы ПЗС состоит из множества светочувствительных ячеек — пикселов (обычно от 270 000 до 440 000). Чем большее количество пикселов размещается на матрице ПЗС, тем выше качество и четкость получаемого изображения. Как правило, разрешающая способность по горизонтали таких камер составляет 330—600 твл (телевизионных линий). Этот

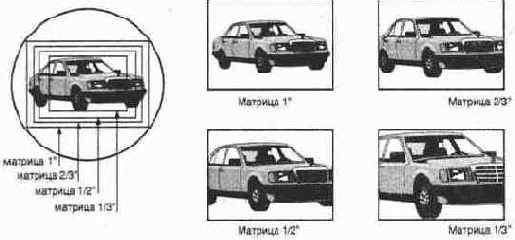

    Рис. 5. 2. Зависимость угла обзора от формата матрицы ПЗС

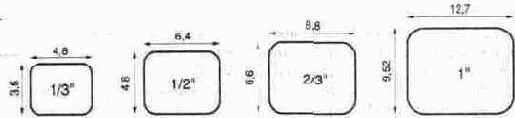

    Рис. 5. 3. Размеры матриц ПЗС различных форматов

    параметр приводится в паспортных данных на камеру. Разрешение по вертикали всех камер одинаково, ибо ограничено стандартом на количество строк разложения — 625 строк.

    Размер матрицы ПЗС определяется ее форматом. Формат — это диагональный размер видикона, формирующего изображение, эквивалентное изображению, формируемому матрицей ПЗС. Формат измеряется в дюймах и принимает значения 1/2", 1/3", 1/4" и т. п. Формат матрицы определяет угол обзора телевизионной камеры (рис. 5. 2)

    С одинаковыми объективами телевизионная камера на основе матрицы формата 1/2" имеет больший угол обзора, чем камера с матрицей формата 1/3".

    Чем меньше формат матрицы ПЗС, тем миниатюрнее камера. Соотношение размера матрицы ПЗС и ее размеров в миллиметрах показано на рис. 5. 3.





    Для увеличения угла обзора матрицы малого формата должны иметь объектив с малым фокусным расстоянием. При этом качество телевизионного изображения будет определяться светосилой объектива, т. е. количеством света, которое будет проходить через него и попадать на преобразователь свет-сигнал. Чем выше светосила объектива, тем меньше нужно времени для освещения матрицы ПЗС до получения изображения необходимого качества. Светосила объектива зависит от двух величин: диаметра входного зрачка D и фокусного расстояния f. Отношение диаметра входного зрачка объектива к фокусному расстоянию называется относительным отверстием F и записывается, например, в виде F: 1, 6 или F: 1/б. Светосила объектива тем выше, чем больше диаметр его входного зрачка и меньше фокусное расстояние.

    Следующий важный параметр ТВ камеры — ее чувствительность. Производители по-разному трактуют это понятие. Одни под чувствительностью понимают минимальную освещенность объекта, при которой еще можно различить черно-белые переходы на изображении, другие — минимальную освещенность на матрице ПЗС. С технической точки зрения более правильно было бы указывать освещенность на матрице ПЗС, т. к. в этом случае не нужно оговаривать характеристики используемого объектива. Но пользователю при установке камеры удобнее работать с освещенностью объекта, которую он заранее знает. Поэтому в паспортных данных ТВ камер обычно указывают минимальную освещенность объекта, например 0, 1 лк (люкс).

    Спектральная чувствительность черно-белых ТВ камер перекрывает и инфракрасную область спектра. Это позволяет использовать их в условиях плохой освещенности, применяя специальные ИК осветители.

    Электронный затвор является неотъемлемой частью ТВ камеры на основе матрицы ПЗС. Точнее, когда говорят о той или иной скорости электронного затвора, подразумевают соответствующий режим работы матрицы ПЗС камеры. Скорость электронного затвора является одной из основных характеристик видеокамеры и определяет качество воспроизведения быстро перемещающихся объектов. В современных камерах используют затворы со скоростью срабатывания от 1/50 до 1/10000 с.



    В настоящее время быстрыми темпами развиваются методы цифровой обработки видеосигнала. В таких системах аналоговый сигнал, снимаемый с матрицы ПЗС, проходит через аналого-цифровой преобразователь, размещенный внутри ТВ камеры. Затем сигнал разделяется на яркостную и цветовую компоненты, обрабатывается микропроцессором и поступает на цифровой монитор. Это позволяет существенно улучшить разрешение и качество изображения.

    Телевизионные системы наблюдения можно рассматривать как надежный охранный комплекс вашего офиса, учреждения, квартиры.

    Системы скрытного охранного телевизионного наблюдения имеют четыре основных направления применения (рис. 5. 4):

    > переговорная панель домофона со скрытой телевизионной камерой наблюдения;

    > телевизионный дверной глазок;

    > скрытая миниатюрная телевизионная камера наблюдения;

    > вынесенная телевизионная камера наблюдения.

    Скрытые телевизионные камеры и телевизионный дверной глазок (снаружи выглядит, как обычный дверной глазок) монтируются в дверь или переговорную

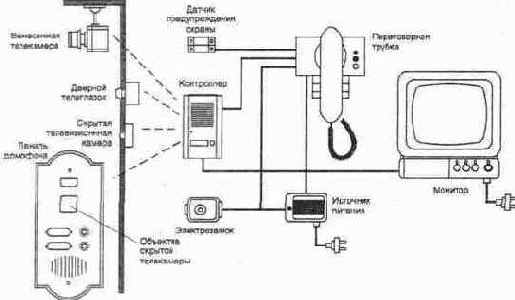

    Рис. 5. 4. Применение телекамер в составе охранной системы

    панель домофона. Эти системы телевизионного наблюдения с целью повышения качества наблюдаемых объектов имеют небольшое фокусное расстояние и угол обзора объектива до 160°. Для идентификации объектов в темное время суток совместно с телекамерами используются устройства инфракрасной подсветки (длина волны 870 нм). В табл. 5. 1 приведены устройства инфракрасной подсветки, получившие широкое применение в системах телевизионного наблюдения.

    Таблица 5. 1. Устройства инфракрасной подсветки

    Модель

    Фирма (страна)

    Сектор подсветки, град.

    Дальность подсветки, м

    Питание, В/А

    Примерная цена, USD

    ФОТ-1

    Текра (Россия)

    120

    4

    12 /0, 4

    30

    IR-20F

    Computar (Япония)

    27

    12

    12 /1, 7

    240

    IR-50F

    Computar (Япония)

    27

    30

    12/4, 2

    310

    IR-75F

    Computar (Япония)

    25

    40

    12/6, 25

    390

    IR-150F

    Computar (Япония)

    25

    80

    12/10

    662
