Телевизионные дверные глазки


Дверной видеоглазок — это специальная миниатюрная телевизионная камера черно-белого изображения, предназначенная для дистанционного наблюдения за обстановкой перед входной дверью квартиры, офиса, дачи по экрану телевизора или видеомонитора. По внешнему виду с наружной стороны двери он ничем не отличается от обычного дверного глазка. Устанавливается видеоглазок на входные двери толщиной от 30 мм до 70 мм. Схема наблюдения может быть организована двумя способами:

> передача сигналов изображения (рис. 5. 5) происходит по радиоканалу в дециметровом (ДМВ) диапазоне волн на частотах 38—42 ТВ каналов, для преобразования видеосигнала в радиочастотный ТВ сигнал применяется передатчик телевизионных сигналов;

> передача сигналов изображения по кабелю на НЧ вход телевизора или

монитора (рис. 5. 6).

Телевизионные дверные глазки имеют различную конструкцию и предназначены для установки на дверях различного типа. Размещение видеоглазка на металлической двери производится аналогично установке обычного дверного глазка (рис. 5. 7, а).

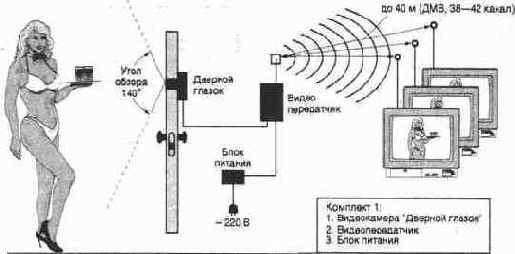

Рис. 5. 5. Передача изображения по радиоканалу


Рис. 5. 6. Передача изображения по проводам

Пример монтажа видеоглазка на деревянной или сложной двери показан на рис. 5. 7, б.

Кроме видеоглазка можно установить скрытую видеокамеру. На металлической или деревянной двери скрытая телевизионная видеокамера устанавливается так, как показано на рис. 5. 7, в.

В некоторых дверных видеоглазках, например "Циклоп-2" (WAT-660), используется электронный затвор, позволяющий получать высококачественное изображение быстро перемещающихся объектов, а видеоглазок VG-3 предназначен для непосредственного подключения к передатчику телевизионных сигналов, в отличие от других, соединение которых с монитором или телевизором осуществляется посредством телевизионного кабеля.

Технические характеристики видеоглазков приведены в табл. 5. 2.

Таблица 5.2. Технические характеристики дверных видеоглазков

Наименование изделия

«Циклоп-1» (СА-Н32С)

«Циклоп-2» (WAT-660)

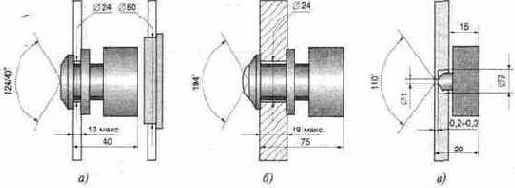

Рис. 5.7. Монтаж видеоглазка (а, 6) и скрытой телевизионной камеры (в)
