Видеодомофонные устройства


Системы и устройства видеоконтроля получили развитие в связи с созданием миниатюрных видеокамер и видеомагнитофонов. История применения фотокамер насчитывает более 100 лет, но на практике применение видеотехники сдерживалось неприемлемыми ее весогабаритными характеристиками. В настоящее время габариты видеокамер могут быть меньше самых миниатюрных фотокамер. Применение приборов видеотехники в системах наблюдения дает несомненные преимущества перед приборами фото- и кинотехники. Прежде всего, это возможность осуществления оперативной записи информации, передачи ее на достаточно большие расстояния и анализа в реальном масштабе времени.

В последнее время солидные фирмы и учреждения для ограничения доступа посторонних лиц все чаще используют видеопереговорные устройства (видеодомофоны). Данные устройства имеют современный дизайн, высокое качество воспроизведения видео- и звуковых сигналов. Также как и аудиодомофоны, видеопереговорные системы строятся по модульному принципу (рис. 4. 17). Это позволяет гибко изменять конфигурацию системы по желанию пользователя. Данные устройства включают в себя видеоканал наблюдения и аудиодомофонное устройство. Поэтому видеодомофонные устройства обладают всеми функциональными возможностями, присущими аудиопереговорным устройствам, особенности применения которых были описаны в разделе 4. 1.

Видеоканал наблюдения видеодомофонного устройства включает в себя миниатюрную видеокамеру, вмонтированную в переговорную панель, и телефонный интерфейс, обеспечивающий передачу изображении на видеоконтрольное устройство (рис. 4. 18).

В качестве примера видеоконтрольного устройства фирмы Urmet Domus на рис. 4. 19 приведены видеомодули модели 1732.

Некоторые видеодомофонные устройства, помимо оперативной телефонной связи и управления электрозамком входной двери, по видеоканалу наблюдения обеспечивают:

> постоянный или периодический осмотр контролируемой зоны (лестничной площадки, входа в дом);

> возможность разговора и визуального наблюдения за посетителем;

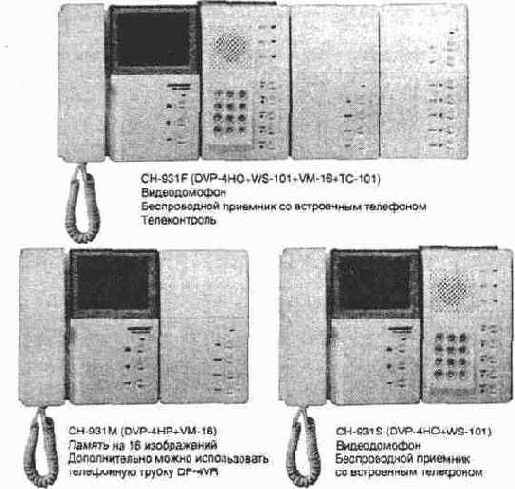

Рис. 4. 17. Видеодомофоны фирмы Commax

> возможность ведения автоматической видеозаписи до 8-ми последних посетителей с регистрацией времени (модель DN-583R);

> возможность включения ИК подсветки для идентификации посетителей в условиях плохой освещенности;

> возможность просмотра телевизионных программ по монитору (телевизору) при отсутствии вызова по видеопереговорному устройству. Монитор (телевизор) принимает телевизионные передачи в системах NTSC, PAL, SECAM.

Современные видеодомофонные устройства имеют оригинальный внешний вид и различное конструктивное исполнение. Например, в комплект поставки видеодомофонов моделей DN-283 и WY-350 входит черно-белый телевизор с диагональю 13 см, на экране которого отображается изображение посетителя в течение 30 с после звонка с переговорной панели, если не поднята телефонная трубка аппарата. Видеокамера в переговорной панели обеспечивает угол обзора 74° по горизонтали, 55° по вертикали и формирует четкое изображение даже при освещенности объекта 1 лк.

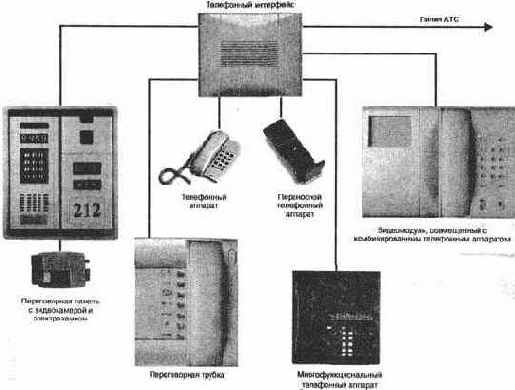

Рис. 4. 18. Возможная конфигурация современных видеодомофонных устройств

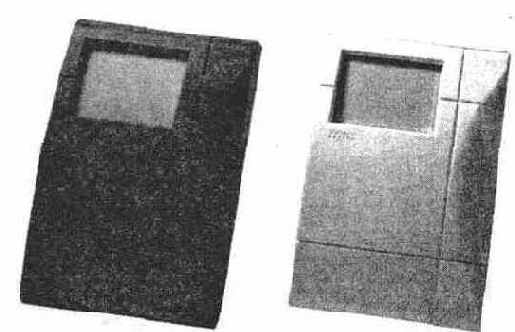

Рис. 4. 19. Видеомодули модели 1732

Основные технические характеристики некоторых зарубежных и отечественных видеодомофонов с ИК подсветкой приведены в табл. 4. 2.

Таблица 4. 2. Основные технические характеристики видеодомофонов

Наименование изделия

KVM-602 KVC-F100 S200

KVM-604 KVC-F100 S200

KVM-500F KVC-F100 S200

DN-283

DN-583R



DPV-2ME

DPV4ME

ТВД-21

Фирма-изготовитель

Kocom

Kocom

Kocom

Dyne

Dyne

Commax

Commax

Тахион

Размер монитора по диагонали, см

10

10

10

13

10

10

10

любой монитор

Угол обзора видеокамеры: - по горизонтали, град;

- по вертикали, град

74

74

50

74

74

72

72

140

55

55

38

55

55

55

55

140

Минимальная освещенность объекта, лк

1

1

2

1

1

0, 5

0, 5

0, 1

Проводная связь (количество жил кабеля)

2

2

4

4

4

2

4

ВЧ-кабель

Диапазон рабочих температур,С

от-10

до+ 50

от-10 до+ 50

от-10 до+ 50

от-10 до+ 50

от-10 до+ 50 от-10 до+ 50

от-10 до+ 50

от-40 до+ 50

Примерная стоимость, USD

353

359

359

355

480

350

328

290
