Потолочный детектор FIR

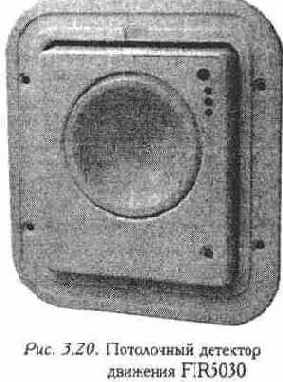

Детектор движения FIR5030 компании С&К (IntelliSense) — это два самостоятельных прибора в одном корпусе: пассивный инфракрасный детектор и детектор битого стекла. FIR5030 имеет круговую диаграмму направленности и предназначен для установки на потолке охраняемого помещения. Он имеет современный дизайн (рис. 3. 20) и высокие эксплуатационные характеристики, что делает его прекрасным средством для охраны помещений, например небольших магазинов со стеклянным фасадом или офисов. Особенности детектора FIR5030:

> возможность монтажа заподлицо с поверхностью потолка и на подвесном потолке;

> два выходных реле в одном корпусе (для каждого детектора свое);

> регулируемая высота монтажа;

> регулировка чувствительности;

> светодиодный индикатор режима работы;

> запоминание сигнала тревоги.


В состав прибора входит пассивный инфракрасный (ПИК) детектор с круговой диаграммой направленности на основе пироэлемента с регулируемой чувствительностью. Он предназначен для обнаружения несанкционированного входа в помещение. В нем может быть использовано одно из двух взаимозаменяемых зеркал, применение которых определяется высотой установки прибора и необходимым количеством лучей детекции (рис. 3. 21).

При установке зеркала. № 1 высота монтажа должна составлять от 2, 5 до 3, 5 м от пола. При этом диаграмма направленности будет состоять из 77 лучей детекции различной длины.

При установке зеркала №2 высота установки должна быть 3, 5—4, 9 м. Число лучей детекции при этом уменьшается до 61.

Второй детектор прибора — это детектор битого стекла (ДБС)Flex Guard

с радиусом действия до 9 м, предназначенный для регистрации факта разбивания стекла и формирования сигнала тревоги. Принцип действия детектора основан

на анализе спектра звукового сигнала, возникающего при ударе о стекло

и при его разбивании. Для формирования сигнала тревоги прибор должен

зарегистрировать удар о стекло и звон разбиваемого стекла, причем интервал

между обоими звуками должен быть не более 150 мс. Это исключает возможность ложного срабатывания. Радиус действия детектора битого стекла зависит от сорта, толщины и размера стекла. Поэтому для настройки прибора необходимо использовать специальный имитатор разбивания стекла FlexGuard 700..


Технические характеристики детектора FIR5030:

Радиус зоны обнаружения ПИК детектора, м.......................................15

Число лучей детекции не менее ..........................................................61

Высота установки, м ........................................................... от 2,5 до 4,9

Радиус обнаружения ДБС не более, м .................................................. 9

Сорт стекла ................................................ металлизированное, слоистое

закаленное, усиленное Толщина стекла, мм ....................................................................... 4 — 7

Размер стекла не менее, мм ....................................................... 270х270

Напряжение питания, В ............................................................ 8,5—1,6

Потребляемый ток (при напряжении питания +12 В), мА ......................40

Выходные реле:

реле тревоги ПИК детектора, мА/В ....................................... 500/30

реле тревоги ДБС, мА/В ....................................................... 500/30

реле вмешательства, мА/ В...................................................... 25 /30

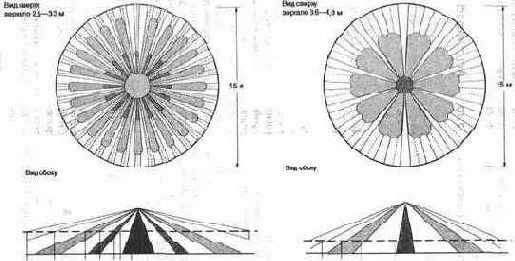

Рис. 3. 21. Зоны обнаружения детектора FIR5030

Прибор может быть установлен на поверхности потолка или заподлицо с ней. Высота монтажа регулируется с помощью дополнительного зеркала. В приборе предусмотрена возможность регулировки чувствительности ПИК детектора и ДБС и запоминание сигнала тревоги.
