3.2.1. Детекторы движения серии XJ

Детектор движения XJ660T

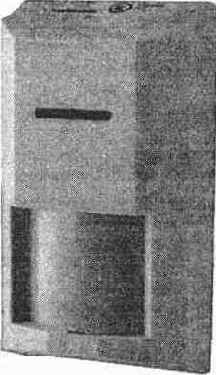

Рис.3.5 Детектор движения XJ660T

Пассивный инфракрасный детектор XJ660T фирмы С&К Sysytem (IntelliSense) — это компактный, привлекательный и простой в монтаже прибор (рис. 3. 5). Он используется для охраны жилых и производственных помещений.

XJ660T — это пассивный инфракрасный детектор с зоной обнаружения размером 18х15 м. При изготовлении детектора используется запатентованная технология, практически исключающая возможный саботаж прибора.

Особенности детектора XJ660T:

> автоматический подсчет импульсов;

> регулировка чувствительности;

> комбинация многосегментного зеркала и линзы Френеля;

> регулировка характеристик зоны обнаружения в зависимости от высоты установки;

> температурная компенсация;

> устойчивость к белому свету;

> возможность использования линз различного типа.

Прибор комплектуется линзой типа «широкий

угол» (рис. 3. 6) или линзой типа «вертикальная

занавеска». Возможна установка линзы, обеспечивающей защиту от домашних животных, она исключает срабатывание прибора при движении объекта высотой менее 1 м.

Основные технические характеристики прибора XJ660T

Пассивный инфракрасный датчик................................ двойной пироэлемент

с регулируемой чувствительностью Размер зоны обнаружения, м......................................................... 18х15

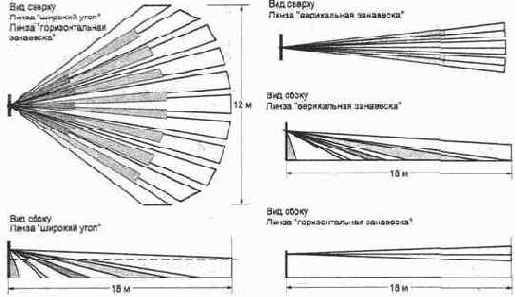

Рис. 3. 6. Зоны обнаружения детектора XJ660T

Потребляемый ток (при напряжении питания+ 12 В), мА...................... 20

Диапазон рабочих напряжений, В.................................................. 6—14

Выходные реле:

реле тревоги, мА/ В.............................................................. 100/30

реле вмешательства, мА/ В...................................................... 25 / 30

Устойчивость к радиопомехам на расстоянии 3 м

в диапазоне 27-1000 МГц, Вт.......................................................... 100

Устойчивость к белому свету на расстоянии 2, 4 м не менее, кд........ 20000

Диапазон рабочих температур, °С...................................... от -18 до+ 65


Габаритные размеры, мм........................................................ 130х70х60

Масса, г.......................................................................................... 227

Для увеличения зоны обнаружения детектора используется дополнительный поворотный кронштейн типа DT4SW. Благодаря прекрасному дизайну, прибор хорошо вписывается в интерьер квартиры или офиса. Детектор сертифицирован МВД России.

Детектор движения XJ413T

Надежное обнаружение, регулируемая чувствительность, компактный современный дизайн — все эти характеристики присущи пассивному инфракрасному детектору движения XJ413T фирмы С&К Systems (рис. 3. 7). Детектор предназначен для использования внутри жилых помещений и офисов. Он легко устанавливается на стене или в углу помещения (см. раздел 1. 4).

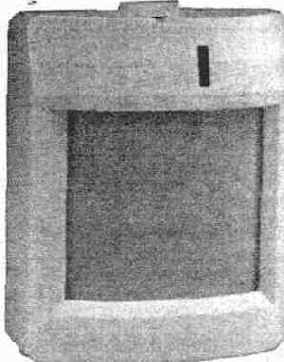

Рис.3.7.Детектор движения XJ413T

Особенности детектора XJ413T:

> размер зоны обнаружения 13х13 м;

> регулируемый счетчик импульсов;

> контроль нижней зоны;

> удобство монтажа;

> дополнительные линзы;

> малые габариты;

> датчик вмешательства;

> устойчив к белому свету;

> устойчив к радиопомехам.

Размер зоны обнаружения детектора определяется линзой «широкий угол» (рис. 3. 8) и составляет 13х13 м. Контроль нижней зоны осуществляется за счет большей плотности лучей, направленных вниз. Двойной пассивный инфракрасный элемент с дополнительной линзой типа "горизонтальная занавеска"

позволяет избежать ложных срабатывании прибора в помещениях с домашними животными. Путем изменения числа счетных импульсов детектор можно отрегулировать в соответствии с особенностями окружающей обстановки. В корпусе прибора находится датчик вмешательства (реле с нормально разомкнутыми контактами), формирующий сигнал тревоги при вскрытии корпуса детектора.

Основные технические характеристики прибора XJ413T:

Размер зоны обнаружения, м......................................................... 13х13

Напряжение питания, В.............................................................. 10—14



Потребляемый ток (при напряжении питания+ 12 В), мА...................... 20

Выходные реле:

реле вмешательства, мА/В...................................................... 25/24

реле тревоги, мА/В.............................................................. 100/24

Устойчивость к белому свету на расстоянии 3 м не менее, кд............ 20000

Устойчивость к радиопомехам в диапазоне частот

10-1000 МГц, В/м........................................................................... 30

Диапазон рабочих температур, С.......................................... от 0 до+ 49

Габаритные размеры, мм.......................................................... 73х57х40

Масса, г............................................................................................ 71

Чувствительность прибора, нормальная или высокая, устанавливается перемычкой на плате. Зона обнаружения состоит из двойных лучей и имеет дальнюю (22 луча), промежуточную (7 лучей) и ближнюю (4 луча), а также нижнюю зоны (2 луча). Монтаж прибора осуществляется на стене или в углу помещения, возможна установка его на универсальном монтажном шарнире SMB-10.

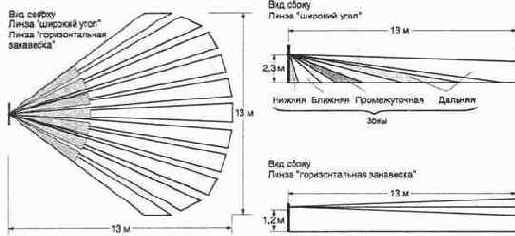

Рис. 3. 8. Зоны обнаружения детектора XJ413T

Детектор движения XJ-450T

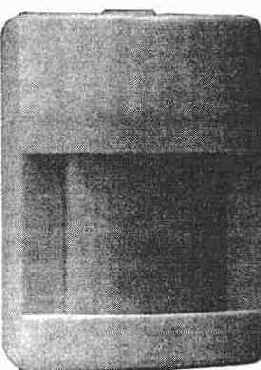

Рис. 3.9. Пассивный ИК детектор движения XJ450T



Пассивный инфракрасный детектор XJ450T фирмы С&К Systems выполнен в прочном пластиковом корпусе белого цвета (рис. 3. 9). Он обеспечивает надежное обнаружение движущихся объектов, излучающих тепло. Регулировка чувствительности и дальности действия позволяют быстро настраивать датчик под конкретные условия применения. Прибор предназначен для использования в жилых помещениях, офисах и на небольших предприятиях.

Особенности детектора XJ450T:

> регулируемая дальность обнаружения;

> контроль нижней зоны;

> регулируемая чувствительность;

> защита от насекомых;

> дополнительные линзы;

> светодиодная индикация срабатывания

прибора.

Двойной пассивный инфракрасный элемент с дополнительной линзой типа «горизонтальная занавеска» (рис. 3. 10) позволяет избавиться от ложных срабатываний детектора при перемещении в охраняемой зоне домашних животных. С помощью специального алгоритма обработки сигналов исключаются потенциальные источники ложных

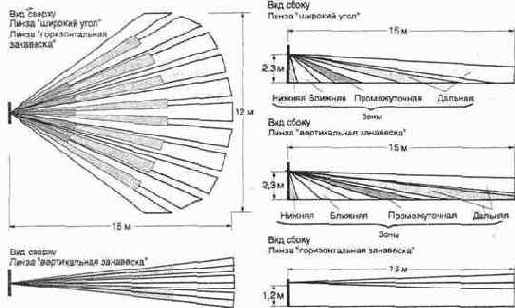

Рис. 3. 10. Зоны обнаружения прибора XJ450T

тревог, такие, например, как насекомые. Нижняя зона контролируется благодаря плотной многолучевой структуре диаграммы направленности. Возможность регулировки положения датчика детектора по вертикали позволяет корректировать размер зоны обнаружения прибора, что делает более гибким его применение. В зависимости от регулировки размер зоны обнаружения может быть 15х12 м или 10х12 м. Чувствительность детектора устанавливается перемычкой и имеет два уровня: нормальная и высокая.

Основные технические характеристики прибора XJ450T:

Размер зоны обнаружения, м......................................... 15х12 или 10х12

Напряжение питания, В.............................................................. 10— 14

Потребляемый ток (при напряжении питания+ 12 В), мА...................... 20

Выходные реле:

реле вмешательства, мА/ В...................................................... 25 / 24

реле тревоги, мА/ В.............................................................. 100 / 24

Устойчивость к белому свету на расстоянии 2, 4 м не более, кд.......... 20000

Устойчивость к радиопомехам в диапазоне частот

10-1000 МГц, В/м...........................................................................30

Диапазон рабочих температур, С.......................................... от 0 до+ 49

Габаритные размеры, мм.......................................................... 90х64х41

Масса, г............................................................................................ 85

Детектор легко устанавливается на стене или в углу помещения. Зона обнаружения состоит из двойных лучей и имеет дальнюю (22 луча), промежуточную (6 лучей), ближнюю (3 луча), а также нижнюю (2 луча) зоны.

Путем изменения числа подсчитываемых импульсов можно отрегулировать чувствительность детектора в соответствии с особенностями окружающей обстановки. Для установки и настройки прибора можно применять монтажный шарнир SMB-10.

Детектор имеет сертификат качества для использования в России.



Детекторы движения МС-550/МС-550Т

Пассивные ИК детекторы МС-550/МС-550Т фирмы С&К (IntelliSense) предназначены для использования в закрытых помещениях. Это приборы высокой степени надежности, достигнутой за счет использования микропроцессора. Детекторы имеют режим самодиагностики, а также оборудованы индикатором режимов работы. Внешний вид приборов приведен на рис. 3. 9. Он такой же, как у детектора XJ405T.

Особенности детекторов МС-550/МС-550Т:

> использование двойного пироэлемента;

> плотная диаграмма направленности;

> микропроцессорная система обработки сигналов;

> автоматическая температурная компенсация;

> самодиагностика;

> регулировка чувствительности;

> защита от проникновения насекомых;

> режим проверки конфигурации охраняемой зоны.

Двойной пироэлемент и оптическая система позволяют получить зону обнаружения размером 15х12 м (рис. 3. 10) удвоенной плотностью лучей детекции. Детектор обладает устойчивостью к ложным срабатываниям при наличии в помещении любого количества кошек или других мелких животных такого же размера с общим весом не более 7 кг, а также любого количества произвольно летающих или находящихся в клетках птиц. Мыши и крысы тоже не влияют на работу детектора.

Автоматическая проверка работоспособности детектора производится ежечасно. При обнаружении неисправности тестирование повторяется через каждые 5 минут. Ошибки при выполнении теста индицируются мигающим светодиодом. В случае успешного завершения самотестирования, проводимого автоматически после подачи питания, или при запуске режима самодиагностики пользователем детектор переходит в 10-минутный режим проверки конфигурации охраняемой зоны. В этом режиме можно определить точную конфигурацию охраняемой зоны, выполнив тест-проход, — каждый раз при пересечении края одного из лучей детекции будет включаться светодиод.

Основные технические характеристики приборов МС-550/МС-550Т:

Размер зоны обнаружения, м......................................................... 15х12



Напряжение питания, В.............................................................. 10—14

Потребляемый ток (при напряжении питания+ 12 В), мА...................... 20

Выходные реле:

реле вмешательства, мА/В...................................................... 25/24

- реле тревоги, мА/В.............................................................. 100/24

Устойчивость к белому свету, лк..................................................... 6500

Устойчивость к радиопомехам в диапазоне

частот 10-1000 МГц, В/м................................................................. 30

Диапазон рабочих температур, С.......................................... от 0 до+ 40

Габаритные размеры, мм.......................................................... 90х44х45

Масса, г............................................................................................ 85

Детектор позволяет регулировать чувствительность с помощью перемычек на монтажной плате прибора. Возможны три уровня чувствительности: высокая, нормальная и низкая.

Детектор может устанавливаться на стене или в углу помещения на высоте 1, 2, 2, 3 или 3 м от пола. При этом следует помнить, что охраняемая зона должна находиться в пределах прямой видимости детектора.
