Детекторы движения серии S
Детекторы движения серии 8100S компании С&К используются тогда, когда требуется обеспечить надежную охрану в неблагоприятных условиях окружающей среды. Прочный корпус (рис. 3. 24) и высокая устойчивость работы позволяют использовать детектор в промышленных условиях. Максимальная дальность действия детектора 8120S достигает 61 м, что делает его идеальной альтернативой активным инфракрасным детекторам.

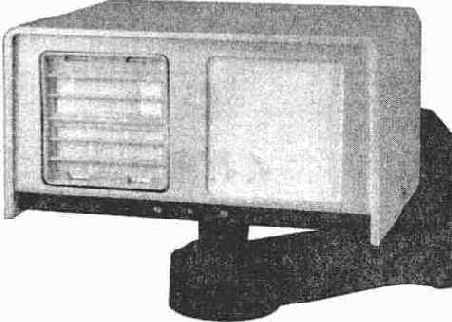

Рис. 3. 24. Детектор 8110S
Особенности детекторов серии 8100S:
> контроль работоспособности;
> комбинация ПИК и радиоволнового детекторов;
> высокая чувствительность;
> высокая помехоустойчивость
> ударопрочный стальной корпус;
> непрерывная работа радиоволнового и ПИК детекторов.
Детекторы движения серии 8100S используют пассивную ИК и микроволновую технологии, которые обеспечивают необходимую помехоустойчивость, чувствительность и стабильность работы приборов в целом. Детекторы 8110S и 8120S имеют узкую диаграмму направленности, a8140S — широкую (рис. 3. 25). Соотношение размеров зон обнаружения при установке детектора на высоте 3, 65 м приведены в табл. 3. 2. Детектор 8140S имеет 19 лучей детекции, образующих дальнюю (11 лучей), промежуточную (5 лучей) и ближнюю (3 луча) зоны обнаружения, а детектор 8120S — 9 лучей детекции, образующих дальнюю (1 луч), промежуточную (5 лучей) и ближнюю (3 луча) зон соответственно.

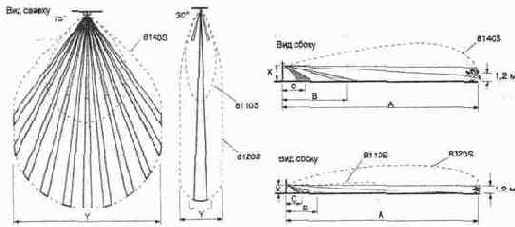

Рис. 3. 25. Зоны обнаружения детекторов серии 8100S
Основные технические характеристики приборов серии 8100S:
Размер зоны обнаружения, м:
8140S..................................................................................... 2.7х21
8110S...................................................................................... 37х3
8120S...................................................................................... 61х5
Рабочая частота микроволнового источника, ГГц........................ 9—10, 687
Устойчивость к радиопомехам на
расстоянии 3 м при частоте 27— 1000 МГц, В/м................................. 100
Напряжение питания, В........................................................... 5, 5—16, 0
Потребляемый ток (при напряжении питания+ 12 В), мА...................... 35
Выходные реле:
реле тревоги................................................................ трехполюсное
реле вмешательства...................................................... двухполюсное
реле неисправности...................................................... трехполюсное
Габаритные размеры, мм..................................................... 210x110x142
Масса, кг....................................................................................... 2, 75
Таблица 3. 2 Размеры зон обнаружения детекторов серии 8100S (к рис. 3. 25)
Модель
Высота установки, м
Длина, м
Ширина, м
Х
А
В
С
Y
8140S
3, 65
27
11
4
21
8110S
3, 65
37
9
4
3
8120S
3, 65
61
12
4
5
Детекторы имеют запатентованную цепь «Информер», которая используется для'контроля работоспособности прибора. При сопоставлении сигналов от обоих детекторов неоднозначность в их показаниях может означать, что один из датчиков блокирован или неисправен. Сравнивая количество несоответствий (четыре возможных варианта), цепь «Информер» фиксирует неисправность детектора и выдает соответствующее извещение (выходное реле неисправности).
Неисправность детектора может быть определена пользователем на месте (мигание красного светодиода) или по информации, передаваемой на контрольную панель при помощи специального, не входящего в комплект поставки, реле.
Детекторы движения серии 8100S выполнены в стальном корпусе совместно с реле вмешательства, что позволяет использовать их в сложных производственных и природных условиях.
