Детекторы движения серии DT400 основаны


Детекторы движения серии DT400 основаны на использовании двойной технологии — пассивной ИК и радиоволновой, что обеспечивает высокую чувствительность и стабильность работы приборов. Детекторы могут использоваться как в жилых, так и в производственных помещениях. Благодаря современному дизайну корпуса, они вписываются в любой интерьер. Внешний вид детекторов DT400T и DT400S представлен на рис. 3. 26, а и б.

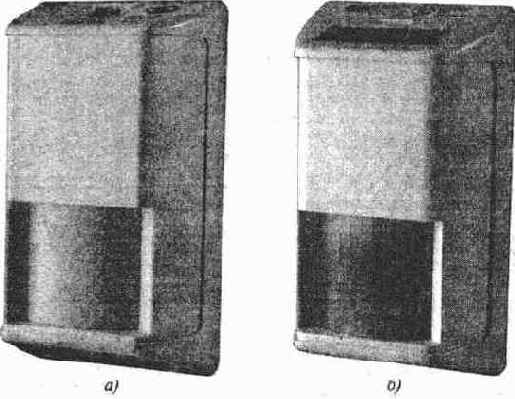

Рис. 3. 26. Детекторы DT400T (а) и DT400S (б)

Особенности детекторов серии DT400:

> двойная технология;

> высокая чувствительность;

> расширенная зона обнаружения;

> контроль работоспособности радиоволнового детектора;

> регулируемая дальность обнаружения;

> защищенность от радиопомех;

> современный дизайн.

Так как в приборах сравниваются сигналы тревоги ПИК и радиоволнового детекторов, практически полностью исключаются ложные срабатывания. Это существенно увеличивает помехоустойчивость приборов, по сравнению с детекторами, использующими для регистрации вторжения в охранную зону только одну технологию. В приборах непрерывно работает ПИК детектор, который в случае обнаружения движения включает радиоволновый детектор.

При помощи оригинального многосегментного зеркала и линзы Френеля лучи детекции имеют большую длину, некоторые из них направлены непосредственно вниз, образуя нижнюю зону (рис. 3. 27). Это уменьшает возможность стороннего нарушения работоспособности детектора. Зона обнаружения инфракрасного детектора содержит 23 луча детекции, образующих дальнюю (9 лучей), промежуточную (6 лучей), ближнюю (5 лучей) и нижнюю (3 лучей) зоны. Размеры зон обнаружения приведены в табл. 3. 3.

Основные технические характеристики приборов серии DT400:

Частота излучения, ГГц....................................................... 9, 47—10, 687

Устойчивость к радиопомехам на

расстоянии 3 м в диапазоне 27— 1000 МГц, В/м................................. 100

Количество лучей детекции................................................................ 23

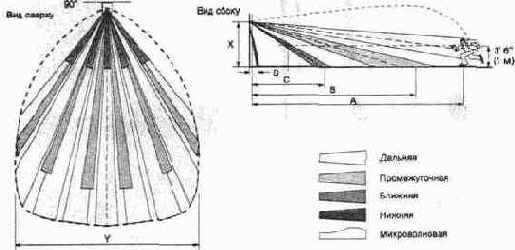

Рис. 3. 27. Зоны обнаружения приборов серии DT400



Напряжение питания, В............................................................ 10, 5— 16

'Ток потребления (при напряжении питания +12 В), мА ........................30

Диапазон рабочих температур, С...................................... от -18 до+ 60

Габаритные размеры, мм........................................................ 70х60х130

Масса, кг....................................................................................... 0, 36

Таблица 3. 3. Размеры зон обнаружения детекторов серии DT400

Модель

Высота установки, м

Длина, м

Ширина, м

Х

А

В



С

D

Y

420Т

2, 30

8

6

3

0, 30

6

435Т

2, 30

11

8

4

0, 30

9

450Т

2, 30

14

11

6

0, 30

12

440S

2, 30

12

10

4, 50

0, 30

12

460S

2, 30

18

15

6

0, 30

18

Детекторы серии DT400 являются идеальным решением задачи охраны в тех условиях, где приборы, выполненные по одинарной технологии, не в состоянии справиться. Компактный внешний вид приборов и встроенное реле вмешательства позволяют использовать их как в жилых, так и в производственных помещениях. Детекторы осуществляют непрерывный контроль за состоянием радиоволнового датчика и формируют соответствующий сигнал путем размыкания контактов выходного реле в случае нарушения их работы.

Модификации детекторов DT4201, DT4351 и DT4501 выпускаются по лицензии фирмы С&К в г. Рязани совместно с Главным Управлением вневедомственной охраны.

Детектор устанавливается на стену при помощи поворотного кронштейна типа DT4SW, а на потолок — с помощью кронштейна типа DT4SM.

Детекторы серии «S» имеют запатентованную цепь "Информер", предназначенную для индикации состояния блокировки прибора или при выходе его из строя. Информация о неисправности прибора может отображаться на месте при помощи светодиодного индикатора или быть передана по шлейфу сигнализации на контрольную панель.
