Детекторы движения фирмы Dual Tec

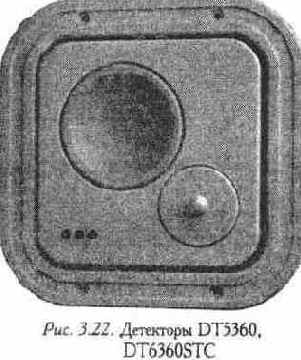

Детекторы движения фирмы Dual Tec, комбинирующие пассивную инфракрасную и радиоволновую технологии, обеспечивают одновременно необходимую чувствительность и стабильность работы, а также практически полностью исключают ложные срабатывания. Детекторы движения серии DT5000 (рис. 3. 22) предназначены для установки на потолке и имеют зону обнаружения радиусом до 15 м.

Особенности детекторов серии DT5000:

> ПИК и радиоволновый детекторы в одном корпусе;

> круговая диаграмма направленности;

> высокая защищенное, от радиопомех;

> низкий уровень ложных срабатываний

> простота установки.

Приборы этой серии, например детектор DT5360 компании С&К с зоной обнаружения радиусом 15 м, устанавливается на потолке и является альтернативным вариантом детекторам, устанавливаемым на стенах.

В приборе, предназначенном для установки на потолке , в одном корпусе находятся инфракрасный пассивный детектор с зоной обнаружения 360 и уникальный радиоволновый детектор. Прибор может быть установлен на поверхности потолка или заподлицо с ней при помощи специального кронштейна. Высота установки может меняться от 2ю5м при использовании стандартного до 5 м со специальным зеркалом,входящим в комплект поставки прибора. При этом число лучей детекции ПИК датчика изменяется от 72 до 61 (рис. 3.23).

Применение в детекторах движения комбинации пассивной ИК и микроволновой технологий делает приборы фирмы Dual Tec более надежными, чем другие, построенные с использованием только одной технологии регистрации движения. В то же время эти приборы используют метод «последовательных сигналов», с помощью которого исключается сигнал тревоги в случае, если после регистрации движения радиоволновым датчиком не последует подтверждение этого факта от инфракрасного датчика, регистрирующего изменение температуры, или наоборот. Это также способствует уменьшению вероятности ложных срабатываний. Радиоволновый детектор включается только после


Высота установки

Внешняя окружность

Средняя окружность

Внутренняя окружность


Центр

А

В

С

D



Е

F

Q

2. 4м

7, 7м

5, 7м

3. 6м

2, 7 м

1. 7м

1. 3 м

0. 5м

2. 7м

9, 6 м

7. 1 м

4. 5м

3. 4м

2, 1 м

1, 6 м

0, 6м

3, 3м

13, 4м

10, 0м

6. 3м

4. 8м

3, 0м

2, 3м

0, 9м




Высота установки

Внешняя окружность

Внутренняя окружность

Центр

А

В

С

D

Е

3. 6м

6, 0м

4, 8м

3. 7м

2. 5м

0. 7м

4, 2м

7, 5м

6, 1 м

4, 6м

3, 1 м

0. 9м

4, 8м

9. 0м

7, 3м

5, 5м

3. 8м

1, 0м

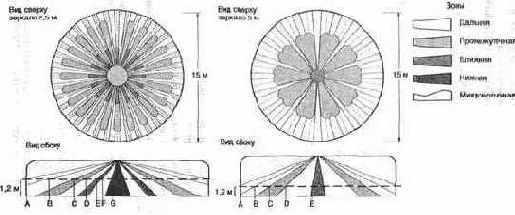

Рис. 3. 23. Зоны обнаружения приборов DT5360, DT6360STC

обнаружения движения инфракрасным детектором, который находится во включенном состоянии непрерывно. В детекторе DT5360, в отличие от детектора DT6360STC, радиоволновый и ИК каналы работают непрерывно.

Основные технические характеристики приборов DT5360 и DT6360STC:

Радиус обнаружения ПИК детектора, м............................................... 15

Устойчивость к радиопомехам на частоте 10—1000 МГц, В/м............... 30

Рабочая частота радиоволнового источника:

DT5360, ГГц.................................................................... 9, 9-10, 687

DT6360STC, ГГц..................................................................... 10, 525

Выходные реле:

реле тревоги, мА/ В.............................................................. 100 / 30

реле вмешательства, мА/В...................................................... 25/30

Напряжение питания, В............................................................. 8, 5—16

Потребляемый ток (при напряжении питания+ 12 В), мА...................... 40

Диапазон рабочих температур, С.................................... от -18 до+ 64, 6

Габаритные размеры, мм....................................................... 127х 127х57

Масса:

DT5360, г................................................................................... 213

DT6360STC, г............................................................................. 397

Для проверки работоспособности детектора имеется перемычка W4, установив которую, можно отключить радиоволновую часть прибора. После окончания проверки детектора эта перемычка убирается.



Детекторы предназначены для охраны жилых помещений, офисов и других закрытых помещений.

Особенности детектора DT6360STC:

> улучшенная микропроцессорная обработка сигналов;

> радиоволновая и ПИК технологии обнаружения;

> встроенные системы контроля и диагностики;

> запуск самодиагностики по команде микропроцессора;

> возможность установки на подвесном потолке.

Детектор серии DT6360STC (рис. 3. 22) использует сочетание круговых диаграмм направленности пассивного ИК и радиоволнового детекторов. Сигналы, поступающие от этих детекторов, постоянно анализируются и раздельно классифицируются для выделения характеристик нарушителя. Длительность и последовательность их прихода анализируется в соответствии с установленными значениями параметров алгоритма обработки для оптимизации эффективности обнаружения и устойчивости к ложным срабатываниям.

Встроенные системы контроля и диагностики позволяют быстро обнаружить, определить и скорректировать неисправности. Микропроцессор автоматически запускает серию проверок работоспособности прибора при подаче напряжения питания, периодически во время работы и при обнаружении неисправности. Автоматическая цепь контролирует радиоволновый детектор, При потере сигнала микропроцессор выполняет самотестирование и прибор переходит на работу с использованием только ПИК детектора.
