Радиосистемы безопасности фирмы Scantronic
Фирма Scantronic предлагает широкий спектр приемников и передатчиков, из которых легко собрать необходимое оборудование для конкретного применения. Все изделия изготовлены с использованием современной полупроводниковой и микропроцессорной технологий в условиях строгого контроля за сборкой и качеством, чем обеспечивается их высокая надежность.
Все радиосистемы работают на частоте профессиональных служб безопасности 173, 22511 МГц в узкой полосе частот. Радиосистемы Scantronic — это семейство частотно-модулированных передатчиков и гетеродинных приемников с двойным преобразованием частоты, для которых характерным является применение модулей памяти и батарей с большим сроком службы. Эти высокоселективные радиосистемы, игнорирующие любые нежелательные сигналы, способны более надежно декодировать принимаемые сообщения, чем другие системы. Все элементы радиосистем имеют современный дизайн (рис. 2. 86)
В качестве примера кратко рассмотрим особенности систем безопасности Scantronic серии 4600.

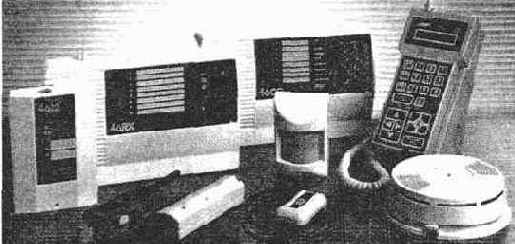

Рис.2.86 Система безопасности Scantronic
Системы серии 4600
Особенности систем:
> 8-зоновая панель управления со звонком;
> все зоны с программным управлением;
> дополнительная возможность программирования зон по радиоканалу;
> запоминание состояния тревоги по зонам;
> защищенность клавиатуры от несанкционированного использования;
> батареи емкостью 2, 1 Ахч обеспечивают непрерывную работу системы в течение 15 часов;
> уникальная программа обнаружения ошибок (или неисправностей);
> имеют полный набор охранных датчиков.
Системы включают в свой состав полный набор передатчиков и приемников для любых применений, 5 типов передатчиков «Тревожная кнопка», включая «наклонный» блок переключения, двухканальный приемник, совместимый со всеми панелями управления, восьмиканальный приемник (с возможностью расширения до 64 каналов), питаемый от магистрали или от источника+ 12 В, программируемый многофункциональный передатчик 4603. С помощью стандартного передатчика КТ4602 или подвесного блока 4601 аппаратура систем позволяет контролировать площадь в радиусе до 900 м.
Система Multiscan 4660
Особенности системы:
> изготовлена по современной технологии;
> передатчик на 512 дуплексных каналов;
> широкий спектр применения ( вызов обслуживающего персонала, безопасность персонала или диспетчерское управление);
> совместима с другими моделями серии 4600;
> сообщения выдаются на одном из семи языков;
> 2 типа блоков дистанционного дисплея;
> 32-х символьный ЖК дисплей, используемый в качестве дистанционного.
Имеется возможность подключения с помощью обычной трехпроводной шины до 7 дистанционных дисплеев. Система совместима с большинством систем пейджинга, имеет выход на принтер и интерфейс RS-232. Multiscan 4660 совместима с моделями 4600 и Viper.
Широкий спектр радиоборудования позволяет реализовать практически любую конфигурацию системы для конкретного применения, например: защита удаленного пользователя, работающего без помощника или оставшегося без него (детектор наклона определит падение человека на землю, а радиопередатчик сообщит об этом в центр управления); управление на производстве (системы управления механизмами); коммерческая безопасность (радиосистема способна защитить каждую картину в музее); использование в больнице (для вызова персонала).
Разновидности моделей передатчиков, приемников и антенн радиосистем безопасности фирмы Scantronic приведены в табл. 2. 6.
Таблица 2. 6. Разновидности радиосистем фирмы Scantronic
Наименование изделия
Назначение
Передатчики
4601-50
Подвесной передатчик
4601-55
Подвесной передатчик с короткой антенной
4602-55
Переносной передатчик, работающий на большом расстоянии
4604-60
Универсальный передатчик с программным управлением
4603-55
Контактный передатчик с постоянным магнитом
4605-55
Триггер/Т для панели 4600, двухканальный передатчик
4606-55
Аналог 4602 с «наклонным» переключателем и звуковым сигналом
4608
Пассивный И передатчик непрерывного действия
4609
Четырехканальный передатчик, работающий на большом расстоянии с питанием+ 12 В
Приемники
4600
8-зоновая панель управления
4612
Двухканальный приемник
4613
Переключатель напряжения 240 В мощностью 1, 5 кВт
4618-50
8-канальный блок с программным управлением
4618-55
Встроенная плата реле для модели 4618-50/60
Окончание таблицы 2. 6
Наименование изделия
Назначение
Приемники
4618-60
Модель 4618-50 на 240 В
4619-50
8-канальный расширительный блок для модели 4618-50/60
4660
Мультисканирующий 512-зоновыйриемник
4670-00
Передатчик вызова обслуживающего персонала
4670-01
Передатчик вызова обслуживающего персонала
4670-02
Передатчик вызова обслуживающего персонала
4661
Аналог модели 4660
4662
Терминал оператора для модели 4660
Антенны
4594
Четвертьволновая штыревая антенна BNS
4595
4-х элементная направленная антенна YAGI
4597
Полуволновый диполь
4598
Четвертьволновая спиральная антенна
4599
Четвертьволновая спиральная антенна
