Охранные системы фирмы С&К Systems, Inc


Фирма С&К Systems, Inc. (США) выпускает разнообразные системы охраны, выполненные с использованием последних достижений науки и техники.

Системы охраны включают в себя контрольные панели, клавиатуры, релейные блоки, источники питания, датчики движения и датчики битого стекла, сейсмодатчики, устройства передачи и приема данных по радиоканалу и телефонной линии. Более подробно рассмотрим несколько вариантов систем охраны С&К Systems.

Контрольные панели серии Securit 700L/703

Контрольные панели серии Securit 700L/703 — это удачный выбор для домашнего и коммерческого применения. Модель 700L предназначена для местных систем сигнализации. Модель 703 используется для местных систем сигнализации с 7 выходами контроля состояния системы. Внешний вид устройств показан на рис. 2. 56.

Особенности модели 700L

Семь проводных зон охраны: пять полностью программируемых, зона несанкционированного вмешательства и зона тревоги, включаемая с клавиатуры. Предварительное программирование функций зон не обязательно.

Программируемые функции зон. Каждая зона может быть запрограммирована на выполнение определенных функций: тревоги, прохода, тревоги или прохода в режиме частичной охраны, когда отключены только некоторые зоны, прохода в режиме полной охраны и прохода в режиме частичной охраны.

Компактная отдельная клавиатура. В системе может использоваться одновременно до трех клавиатур. Каждая клавиатура имеет откидную крышку, открывающую доступ к инструкции по управлению и клавишам с подсветкой.

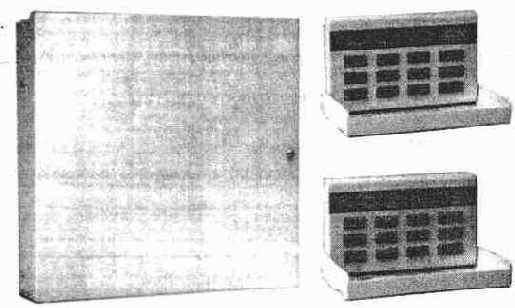

Рис. 2. 56. Контрольные панели Securit 700L/703

Регулируемые временные задержки. Длительность времени доступа при входе/выходе программируется в интервале от 10 до 90 с. Время перехода в режим охраны из режима частичной охраны программируется в интервале от О до 90 с в зависимости от конкретных условий.

Запоминание 20 режимов, сохраняющихся в энергонезависимой памяти.

Режим охраны включает в себя режимы частичной и полной охраны, обеспечивающих удобство применения системы.

Два 4-разрядных кода для управления системой: код управления и код пользователя.


Особенности модели 703

Семь полностью программируемых зон, зона несанкционированного вмешательства и зона тревоги, включаемая с клавиатуры. Предварительное программирование функций зон не обязательно.

Компактная отдельная клавиатура (одновременно до 6 клавиатур на систему). Откидная крышка корпуса клавиатуры открывает доступ к инструкции по управлению и клавишам с подсветкой.

Программирование каждой зоны на выполнение одной из функций: тревоги, проход в режиме частичной и полной охраны, возможность использования дополнительных зон круглосуточной и пожарной охраны.

Регулируемые временные задержки входа/выхода программируются на время от 10 до 90 с. Задержка реагирования системы при проходе может программироваться на время от 0 до 90 с. Перевод системы в режим охраны может производиться по факту закрывания двери.

Запоминание 20 режимов, сохраняющихся при полном отключении питания и дополнительно 500 событий с протоколированием на бумаге с помощью принтера (в последнем случае необходима дополнительная оперативная память).

Семь электронных выходов контроля состояния системы предназначены для передачи информации о следующих событиях: нажатие кнопки включения тревоги, постановка/снятие с охраны, неисправность, программирование, разрешение доступа, несанкционированный доступ.

Четыре цифровых кода для управления системой: код управления и 3 кода пользователя, а также один 4-разрядный код включения режима охраны.

Повышенная информативность шлейфов с двумя оконечными резисторами. По одной паре проводов передаются два сигнала (тревоги и вмешательства).

Основные технические характеристики контрольных панелей Securit 700L/703'.

Типы шлейфов:

700L................................................................ нормально замкнутые

703................................................. с двумя оконечными резисторами

Основной источник питания, В.......................................................... 220

Резервный источник питания (7 Ахч), В.............................................. 12



Выход для подключения сирены (500 мА), В....................................... 12

Габаритные размеры, мм....................................................... 267х262х83

Вес, кг............................................................................................. 2, 7

Контрольные панели серии Securit 724/764

Контрольные панели Securit 724/ 764 предназначены для расширения зон охраны до 24 и 64 соответственно. Состав оборудования панелей показан на рис. 2. 57.

Основные характеристики контрольных панелей Securit 724/764'. > 8 программируемых шлейфов с двумя оконечными резисторами (подключаются к панели);

> расширение зон охраны до 24/64;




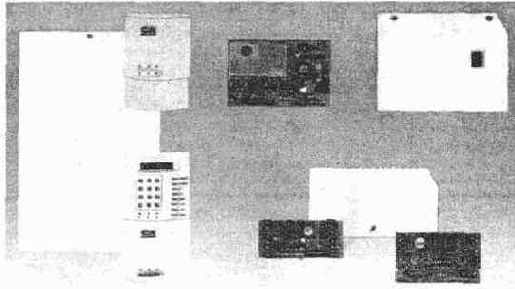

Рис. 2. 57. Состав серии Securit 724/764

> пульт управления с жидкокристаллическим дисплеем (до 16);

> число кодов пользователей до 16/32;

> - различие полномочий, защита от подбора кода;

> дистанционное программирование:

— программное деление на две индивидуально управляемые подсистемы, каждую из которых можно разделить на четыре независимых блока;

— 2 программируемых выхода сирены (12В, 500 мА);.

— 4 программируемых транзисторных выхода (12 В, 100 мА);

— до 32 программируемых релейных выходов;

> режим полной или два режима частичной охраны;

> память на 250/500 событий;

> порт RS-232 для подключения принтера, персонального компьютера и

других устройств;

> пакеты программ:

— дистанционного программирования;

— дистанционного контроля и управления;

— организации сети из 12 систем.

Структурная схема системы представлена на рис. 2. 58. Система не требует предварительного программирования и поддерживает все основные форматы передачи сообщений по телефонной линии.

При использовании системы возможно применение устройства набора кода EDS-18P, которое может находиться вне охраняемого помещения или внутри него.

В первом случае пользователь путем ввода персонального кода снимает (ставит) помещение с охраны, при этом контрольная панель фиксирует время снятия

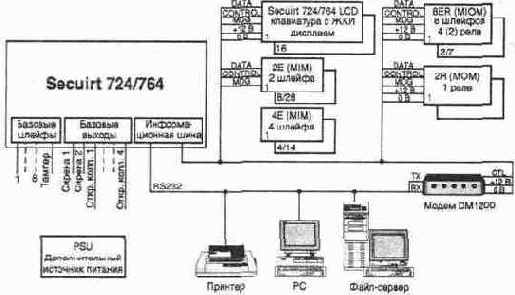

Рис. 2. 58. Структура систем Securit 724/764



(постановки). Проникновение в помещение без ввода кода, пропадание питания или попытка вмешательства в охранную аппаратуру мгновенно вызывает срабатывание системы, при этом контрольная панель фиксирует время события.

Во втором случае используется модуль задержки, который включается в шлейф с мгновенной реакцией, что позволяет получить шлейф с задержкой тревоги. Извещатели включаются как в шлейф с мгновенной реакцией, так и в шлейф с задержкой тревоги. Пользователь открывает дверь и входит в помещение, при этом запускается модуль задержки тревоги. За время задержки пользователь должен ввести персональный код и снять помещение с охраны, при этом контрольная панель фиксирует время снятия. Если за отведенное время пользователь не ввел верный код, подается сигнал тревоги. Уходя, пользователь набирает персональный код и ставит помещение на охрану, при этом, спустя время задержки прохода, контрольная панель фиксирует время постановки. Пропадание питания или попытка вмешательства в охранную аппаратуру мгновенно вызывает срабатывание системы.

В любом из рассмотренных выше вариантов за работой системы осуществляется контроль сотрудниками охраны. Охранник может просматривать на жидкокристаллическом дисплее клавиатуры соответствующей контрольной панели номера шлейфов и названия помещений, поставленных на охрану. Они будут автоматически поочередно индицироваться на дисплее прибора. При тревоге включится сирена и на дисплее клавиатуры появится номер шлейфа и название помещения, в котором произошла тревога. Кроме того, охранник, обладающий соответствующим кодом, может просматривать содержимое памяти контрольной панели. Она имеет емкость на 500 событий и сохраняет следующую информацию:

> номер или название помещения и шлейфа;

> событие (снято/поставлено/тревога), которое произошло;

> дата и время регистрации события.

Эту информацию можно выводить в реальном масштабе времени на принтер или на дисплей персонального компьютера.

Система находит промышленное и коммерческое применение. Путем применения программного обеспечения Net Work XII имеется возможность организации системы на 24, 64, вплоть до 768 зон контроля.





Базовая конфигурация систем охранной сигнализации System 23xx

Системы моделей 236, 238, 2316 предлагают широкий спектр контрольных панелей для применения как в жилых домах, так и в коммерческих и промышленных помещениях. Все основные стандарты передачи информации имеют программную поддержку, что позволяет обеспечить раздельную, двукратную или резервную передачу информации по каналам связи. Панели обеспечивают контроль от 6 до 16 зон, имеют прекрасный современный дизайн. Возможно использование телевизионных систем и беспроводных радиошлейфов.

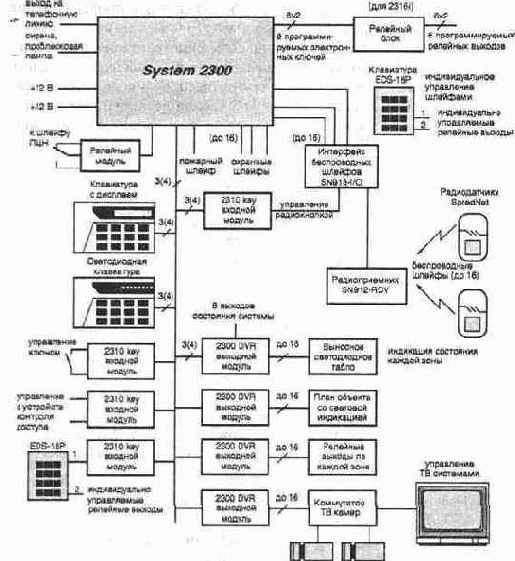

Рис. 2. 59. Структурная схема базовой системы System 23xx

Структурная схема базовой системы представлена на рис. 2. 59. Более подробно рассмотрим упомянутые выше (236, 238, 2316) системы и их составные части.

Шестизоновые контрольные панели System 236/2361 с устройством связи

Контрольная панель System 236/236i — это удачное решение для домашнего и коммерческого применения. Современный дизайн (рис. 2. 60), удобство и простота в использовании, высокая надежность, цифровое устройство связи — это далеко не все преимущества данной системы. Цифровое устройство связи панели 236i адаптировано для работы с отечественными телефонными линиями, в отличие от устройства связи панели 236, рассчитанного на напряжение телефонной линии 48 В.

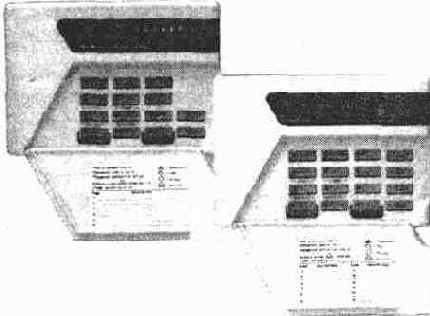

Рис. 2. 60. Клавиатуры контрольных панелей System 236/2361

При использовании системы может применяться пакет программ дистанционного программирования Commander II, работающий в среде Microsoft Windows.

Особенности системы:

> шесть полностью программируемых зон и зона тревоги, включаемая с клавиатуры;

> два типа устройств для набора кода: со светодиодной и алфавитно-цифровой индикацией;

> дистанционное программирование в течение нескольких минут;

> регулируемые временные задержки входа/выхода;

> сообщения о состоянии контролируемых зон;

> 6 четырехзначных кодов с независимыми уровнями приоритетов.

Система не требует обязательного предварительного программирования и поддерживает все основные форматы передачи сообщений по телефонной линии. Программирование может быть выполнено в течение нескольких минут, что позволяет повысить надежность и удовлетворить требования большинства пользователей. Каждая охранная зона программируется для выполнения определенных функций: входа/выхода, входа/выхода с двойной задержкой, немедленной реакции, зоны прохода. Предусмотрены пожарные зоны, зоны принуждения (кнопка тревоги), круглосуточной охраны, несанкционированного вмешательства, неисправности. Задержка входа программируется на время от 10 до 300 с, а задержка выхода — от 10 до 150 с.



Система выводит на панель клавиатуры сообщения о состоянии контролируемых зон: нарушение, неисправность, исключение зоны из охраны, восстановление зоны, а также сообщения о пользователях системы (прерывание пользователем тревоги, снятие с охраны, постановка на охрану) и о состоянии системы

(отключение переменного напряжения, разряд аккумуляторной батареи, ошибка при дозвоне, переустановка системы, завершение программирования, перегорание предохранителя).

В системе используются 6 четырехзначных кодов пользователей с независимыми уровнями приоритетов. Коды устанавливаются администратором (он же первый пользователь). Шестизначный код установщика при монтаже системы позволяет программировать систему, но не может быть использован для постановки и снятия объекта с охраны.

Программируемый способ доступа к системе по телефонной линии исключает возможность несанкционированного доступа и позволяет игнорировать сигналы телефонных автоответчиков. Даже полное отключение питания не вызывает восстановления первоначального кода установщика.

Система позволяет использовать два типа клавиатур: светодиодную и алфавитно-цифровую с 32-символьным жидкокристаллическим дисплеем для системных сообщений. Выносные клавиатуры имеют современный дизайн.

Светодиодная клавиатура представлена двумя моделями: 236 Ledp и 236-2 Led. Это две привлекательные низкопрофильные клавиатуры с внутренней подсветкой. Они обеспечивают раздельную светодиодную индикацию для каждой зоны и индикацию состояния системы. Клавиатуры закрываются декоративной крышкой и имеют мягкий, нейтральный цвет, который сочетается практически с любым интерьером и текстурой стены. Клавиатуры потребляют ток до 40 мА. К системе можно подключить до 4 таких клавиатур.

Алфавитно-цифровая клавиатура Alpha Р имеет жидкокристаллический дисплей с внутренней подсветкой, отображающий до 32 символов системных сообщений. Сообщения могут выводиться на английском, испанском, французском, итальянском, немецком, португальском, венгерском, чешском, польском или голландском языках. Клавиатура потребляет ток 64 мА. К системе может быть подключено до 4 клавиатур Alpha Р.



Цифровое устройство связи по телефонной линии позволяет производить набор и автодозвон по трем 18-значным телефонным номерам. Два номера используются для передачи сообщений о состоянии системы и событиях, третий предназначен для дистанционного программирования. Набор номера может осуществляться как тоновым, так и импульсным способом. Система обеспечивает передачу двойных, раздельных и резервных сообщений. Двойное сообщение передается по обоим телефонным номерам, по одному номеру либо по одному с использованием второго, как резервного. Для дистанционного программирования и приема сообщений от контрольных панелей по телефонной линии используется пакет программ Monitor II, работающий в среде Microsoft Windows. Это позволяет осуществлять доступ к базе данных емкостью до 900000 номеров, содержащей планы охраняемых помещений и сведения о пользователях. Пакет программ Monitor удобен для организации централизованных постов наблюдения.

Основные технические характеристики системы:

Напряжение питания, В............................................................. 220/16

Потребляемая мощность, Вт............................................................... 25

Аккумуляторная батарея (6, 5 Ахч), В................................................. 12

Форматы приема информации:

Fast «А», Гц............................................................................. 2300

Slow «В», Гц............................................................................ 1400

Sum Check, Гц.......................................................................... 1400

Sum Check, Гц.......................................................................... 2300

AdemcoDTMF, Гц................................................................... 1400

Форматы сообщений:

3/1................................................................................... Extended

4/2.................................................................... CFSK III, SumCheck

Габаритные размеры, MM..................................................... 267х262х74



Масса, кг......................................................................................... 2, 1

Дополнительно система комплектуется герметичной аккумуляторной батареей типа 1265 с напряжением+ 12 В и емкостью 6, 5 ASч, телефонным проводом типа 9. Х PC/F с 8-штырьковым разъемом, блоком управления системой при помощи ключа типа 2310 KEY, выходным модулем для управления внешними устройствами типа 2300 DVR, замком Panel Lock с ключом для закрывания корпуса контрольной панели, датчиками открывания корпуса и снятия со стены типа Tamper Kit.

Восьмизоновые контрольные панели System 238/238i с устройством связи

Система 238i — это многоцветная экономичная контрольная панель фирмы С&К. Программирование системы может производиться с центральной станции управления или при помощи пульта управления на месте, что значительно упрощает монтаж и наладку системы. Внешний вид клавиатур контрольных панелей System 238/238i показан на рис. 2. 61.

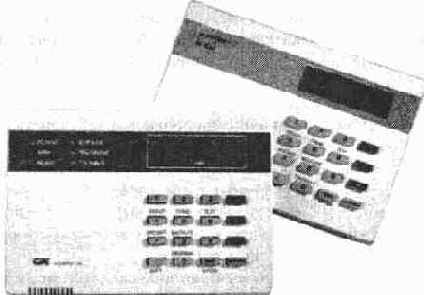

Рис. 2. 61. Клавиатуры контрольных панелей System 238/238i

Особенности системы следующие.

Восемь полностью программируемых зон, включая одну специальную зону для детекторов с питанием по шлейфу, три зоны подачи сигнала тревоги с клавиатуры.

Передача сообщений по телефонной линии. Система поддерживает все основные форматы передачи сообщений по телефонной линии. Она совместима с автоответчиком. Передача происходит по одному или нескольким запрограммированным телефонным номерам. Может использоваться двукратная, раздельная или резервная передача информации.

Разнообразие стандартов передачи. В системе используется форматирование информации по стандартам: Fast «A» 2300 Гц; Slow «В» 1400 Гц; SumCheck 1400 Гц; SumCheck 2300 Гц; Ademco DYMF 1400 Гц; CFSK III. Форматы сообщений: 3/1 Extended; 4/2 CFSK III, SumCheck, 4+ 2 Ademco. Система обеспечивает защиту от неправильных и неполных соединений и специальную защиту от «пиратства».

Восемь кодов пользователей, состоящие от двух до пяти цифр с независимыми уровнями приоритетов. Коды устанавливаются хозяином или администратором (он же первый пользователь). Предусмотрена возможность использования кода «гостя» (временный код с длительностью действия до 15 дней).



Регулируемые временные задержки входа/выхода. Имеется возможность регулирования задержки входа и выхода на время от 10 до 300 с.

Сообщения системы:

> о состоянии контролируемых зон: нарушение, неисправность, исключение зоны из охраны, восстановление зоны;

> о пользователях системы: прерывание пользователем тревоги, снятие и постановка на охрану;

> о состоянии системы: отключение переменного напряжения, разряд аккумуляторной батареи, ошибка при дозвоне, переустановка системы, завершение программирования, перегорание предохранителя.

Совместно с системой используются два типа клавиатуры. Светодиодная клавиатура 238 Led Р привлекательна, имеет небольшие клавиши с внутренней подсветкой, обеспечивает раздельную светодиодную индикацию для каждой зоны и индикацию состояния системы. Она потребляет ток до 40 мА. К системе подключаются до 4 клавиатур Led Р.

Клавиатура типа Alpha Р с аналого-цифровым жидкокристаллическим дисплеем и внутренней подсветкой позволяет отобразить до 32 символов. Сообщения могут выводиться на десяти языках. Клавиатура потребляет ток до 64 мА. К системе можно подключить до 4 клавиатур Alpha Р.

Система содержит специальную защиту от «пиратства», которая защищает систему от несанкционированного проникновения в нее и от самовольного перепрограммирования при отключении питания.

Типичная система наблюдения, которая показана на рис. 2. 62, использует основные стандарты передачи информации по обычной телефонной сети, связывающей систему с персональным компьютером.




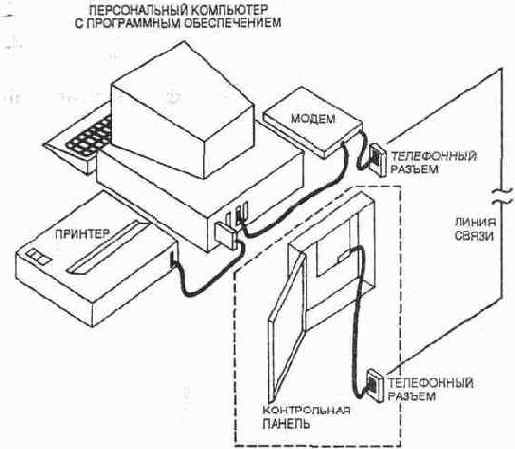

Рис. 2. 62. Вариант централизованной системы наблюдения с контрольной панелью System 238

Основные технические характеристики панелей System 238/238i:

Напряжение питания, В........................................................... 220 /16, 5

Потребляемая мощность, Вт............................................................... 25

Аккумуляторная батарея (6, 5 Ахч), В................................................. 12

Выход сирены:

напряжение, В...................................................................... 9, 5—14



ток, А.......................................................................................... 1, 5

Потребляемый ток в режиме покоя, мА.............................................. 100

Потребляемый ток во режиме набора, мА........................................... 120

Время реагирования (программируется), мс.................................. 5 — 750

Габаритные размеры:

модель 238, мм................................................................. 267х262х74

модель 238i, мм................................................................ 313х268х79

Масса:

модель 238, кг.............................................................................. 2, 1

модель 238i, кг............................................................................. 2, 5

Для дистанционного программирования с помощью персонального компьютера используется программное обеспечение Commander II. Для слежения за состоянием системы и дистанционного программирования используется программное обеспечение Monitor II. Имеется устройство для защиты программного обеспечения.
