Электромеханические замки фирмы Iseo
2.1.4. Электромеханические замки фирмы Iseo
Электромеханические дистанционно управляемые накладные и врезные замки итальянской фирмы Iseo могут устанавливаться на деревянные, пластиковые, стальные, алюминиевые двери различных типов, на решетки, калитки и ворота. Все врезные замки — универсальные, они имеют переворачиваемые ригели и могут устанавливаться на двери любых типов: открывающиеся внутрь или наружу, право- или левосторонние, оснащенные дверными доводчиками.
Электромеханические замки управляются дистанционно, путем подачи напряжения 12 В (15 Вт) постоянного или переменного тока, и могут быть использованы совместно с аудио- и видеодомофонами любых типов, кодовыми панелями, считывателями магнитных карт и электронных ключей, системами радиоуправления с миниатюрными радиобрелками и т. п. Замки применяются для построения «шлюзовых» систем из двух и более дверей, а также в любых других случаях, когда необходимо дистанционно открывать дверь.
Для открывания замка используется встроенный механизм с двухсторонним ключом (DK) или цилиндр. Цилиндры бывают стандартного (ST) и овального (SP) профиля. Все врезные замки имеют взводящий ригель и ригель-защелку, а также ригель-задвижку. Ригель-задвижка может быть выдвижной (в стандартных замках) или поворотной (в узких вертикальных замках). Замок типа 9639-00-90-0 имеет механизм трехточечного запирания (приводы для вертикальных ригелей). Для открывания ригеля-защелки изнутри без подачи напряжения на замок может устанавливаться механическая кнопка или ручка. Конструктивные особенности врезных замков приведены в табл. 2. 1, а внешний вид некоторых из них показан на рис. 2. 5.
Примечание: параметр Е указывает расстояние от края двери до центра цилиндра. Он особенно важен для узких вертикальных замков, которые удобны для алюминиевых, пластиковых и деревянных застекленных дверей.
Таблица 2. 1. Конструктивные особенности врезных замков фирмы Iseo
Тип замка
Е, мм
Тип цилиндра
Тип ригеля-задвижки и количество
Установка ручки
550-60-1
60
SP
Выдвижная, 1
+
791-25-1В
25
ST
Поворотная, 1
-
791-35-1В
35
ST
Поворотная, 1
-
9619-00-90-0
90
DK
Выдвижная, 2
+
9639-00-90-0
90
DK
Выдвижная, 2
+

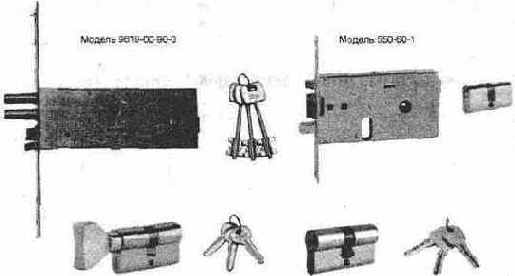

Рис. 2. 5. Врезные электромеханические замки и цилиндры фирмы Iseo
Накладные замки фирмы Iseo, представленные на рынке, имеют стальной корпус, покрытый эмалью. На корпусе замка может размещаться внутренний цилиндр или механическая кнопка. При наличии внутреннего цилиндра механическая кнопка может быть заблокирована ключом или зафиксирована в нажатом состоянии (замок открыт).
Таблица 2. 2. Конструктивные особенности накладных замков
Обозначение (тип замка)
Тип
Внутренний
цилиндр
Внутренняя кнопка
двери
наружного цилиндра
511-50-5
1,2
VAR
—
+
5211-10-50-5
1
VAR
—
+
5211-20-50-5
2
VAR
—
+
5111-10-50-5
3
VAR
—
+
5111-20-50-5
4
VAR
—
+
5210-10-50-5
1
VAR
+
—
5210-20-50-5
2
VAR
+
—
5100-10-50-5
3
FIX
+
—
Окончание таблицы 2. 2
.Обозначение (тип замка)
Тип
Внутренний цилиндр
Внутренняя кнопка
двери
наружного цилиндра
5100-20-50-5
4
FIX
+
—
5213-10-50-5
1
VAR
+
+
5213-20-50-5
2
VAR
+
+
5103-10-50-5
3
FIX
+
+
5103-20-50-5
4
FIX
+
+
5214-10-50-5
1
VAR
+
—
5214-20-50-5
2
VAR
+
—
5104-10-50-5
3
FIX
+
—
5104-20-50-5
4
FIX
+
—
Примечание: параметр «Тип двери» определяется конструкцией двери, для которой предназначен замок (рис. 2. 6).

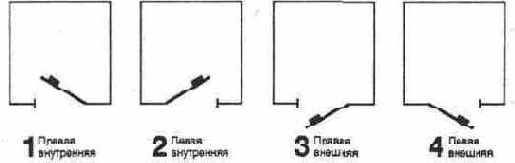

Рис. 2. 6. Типы дверей
Наружный цилиндр может иметь фиксированную (FIX) или свободную (VAR) конструкцию. Цилиндр FIX жестко связан с корпусом замка и может устанавливаться на дверь толщиной до 50 мм. Цилиндр VAR связан с замком осью, длина которой может изменяться в больших пределах. Такой цилиндр может быть установлен на дверь толщиной до 85 мм. Конструктивные особенности накладных замков представлены в табл. 2.2, а внешний вид некоторых моделей — на рис. 2.7.
Замки могут комплектоваться цилиндрами повышенной степени секретности. Для управления электрозамками предназначены специальные блоки питания с регулируемым выходным напряжением в диапазоне от 7 до 18 В при токе 1,25 А. Это позволяет управлять замками различного типа на значительном расстоянии, используя при этом провод небольшого сечения. Для выполнения проводки питания к замку между косяком и дверным полотном пред-

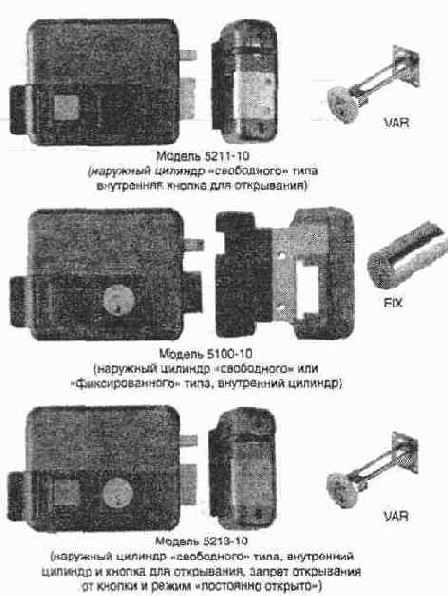

Рис. 2. 7. Накладные электромеханические замки и цилиндры
назначены специальные пружинные контакты типа 050-060(Iseo),металлорукав
типа DLT 103/WH или гибкая теокопроводящая петля .Пружинные контакты ПОЗВОЛЯЮТ ПОЛНОСТЬЮ скрыть подводку питания к замку.
