Интегрированная охранная система «Росси»


2.3.7. Интегрированная охранная система «Росси»

Система «Росси» представляет собой модульную компьютерную систему охраны, включающую в себя: многоканальную систему видеонаблюдения, систему контроля охранных датчиков, систему ограничения доступа, систему удаленного видеоконтроля и управления.

Интегрированная охранная система «Росси» (рис. 2. 71) состоит из следующих составных частей:

«Росси-1» — единый центр управления;

«Росси-2» — охранная система стационарных объектов;

«Росси-3» — мобильная система охраны.

Система предназначена для охраны банков, складов, офисов, территорий вблизи домов, автомобилей и т. п. Система видеонаблюдения обеспечивает интеллектуальный алгоритм обнаружения движения, определяя тем самым новый уровень качества работы за счет уменьшения количества ложных тревог без ухудшения

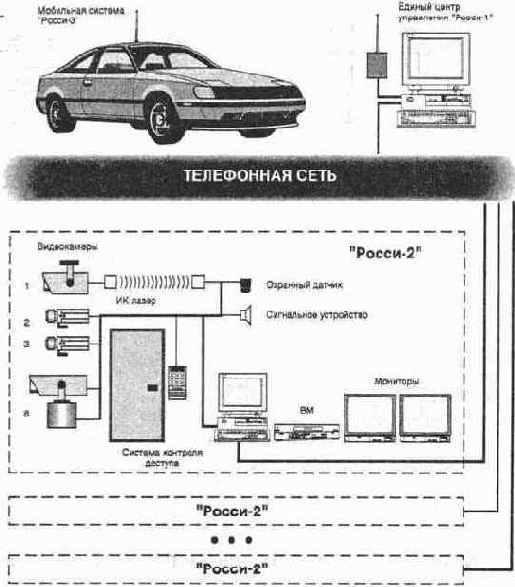

Рис. 2. 71. Охранная система "Росси".

качества изображения. Возможность программирования параметров алгоритма работы позволяет системе эффективно функционировать в сложных условиях наружного наблюдения.

Адаптивное компьютерное управление поворотным устройством позволяет автоматически сопровождать движущиеся объекты, обеспечивая непрерывное отображение их на экране монитора и запись на видеомагнитофон без участия оператора.

Для ввода сигналов изображения с видеокамеры и их оцифровки применяются специальные платы ввода видеосигналов. Использование цифровой обработки телевизионных сигналов обеспечивает компрессию поступающих изображений с последующей передачей их по различным каналам связи, в том числе по стандартным телефонным каналам, радиоканалу, лазерному И К каналу.

Характеристики платы ввода изображения:

> три входа для подключения ТВ сигнала цветного (PAL) или черно-белого изображения;

> один выход для подключения ТВ монитора;

> разрешение изображения при выводе на экран монитора 512х512 точек (8 бит на точку);

> дополнительная память для наложения на изображение служебной информации (256х256 точек, 4 бита на точку).

Передача изображения осуществляется в формате 256х256 точек (8 бит на точку). Формат компрессии JPEG, качество восстановления 70%, время передачи менее 1 с при скорости 28800 бод.


Система «Росси» ведет постоянный контроль состояния охранных датчиков. Предварительное программирование режимов работы установленных датчиков позволяет автоматически коммутировать необходимые камеры на экран монитора или видеомагнитофон. Для коммутации ТВ камер используются видеомультиплексоры фирмы Dedicated Micros.

Плата обработки сигналов обеспечивает ввод в компьютер информации о состоянии 8 охранных датчиков и двух релейных выходов, формирующих сигналы контроля. Имеется программное обеспечение для управления контрольной панелью VISTA-501.

Интеллектуальное управление системой ограничения доступа позволяет жестко следить за проходом и перемещениями по охраняемой территории. Управление с компьютера даже простейшими системами ограничения доступа дает возможность создания журналов посещения на большое количество пользователей. Требования к конфигурации персонального компьютера приведены в табл. 2. 5.

Для централизованного видеоконтроля удаленных объектов возможно их объединение в единую глобальную систему с одним центром управления. Используя стандартные телефонные каналы связи, можно управлять несколькими системами из любой точки мира. Полная дистанционная настройка периферийных систем охраны с центрального пункта позволяет свести к минимуму обслуживающий персонал удаленных охраняемых объектов.

Система «Росси» является полностью совместимой со всеми стандартными черно-белыми и цветными системами охранного телевидения. Она достаточно просто включается в новые или уже существующие системы охраны, обеспечивая повышение их уровня безопасности.

Таблица 2. 5. Требования к конфигурации персонального компьютера

Процессор

i80486DX2-66 и лучше

ОЗУ

4Мбайт

Жесткий диск

не менее 240 Мбайт

Дисковод

3, 5"; 1, 44 Мбайт

Оперативная система

MS-DOS 5. 0 и выше

Порт связи

RS-232C (COM), LPT

Количество слотов ISA

3
